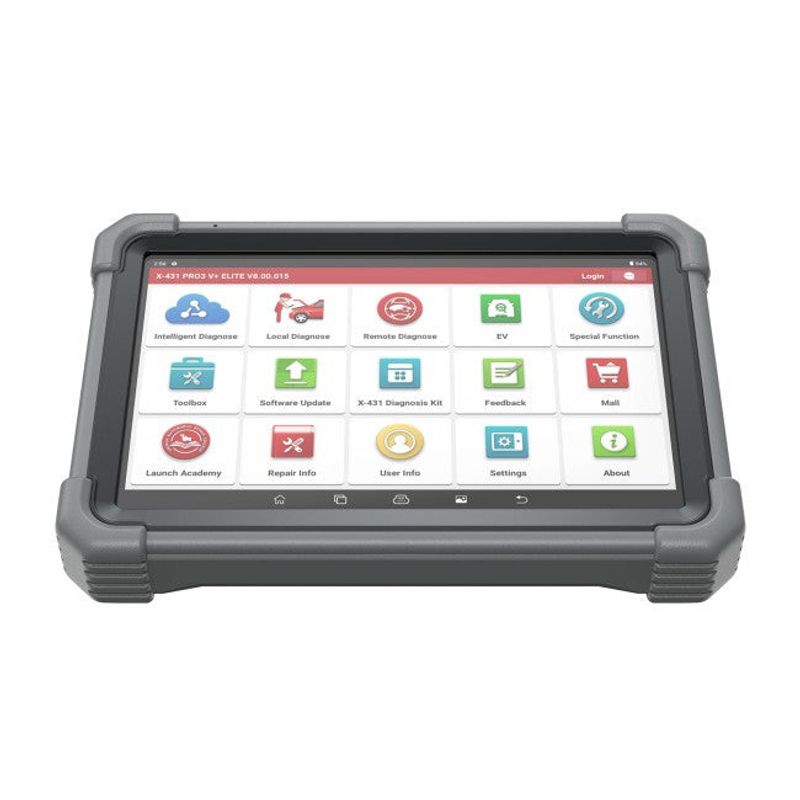

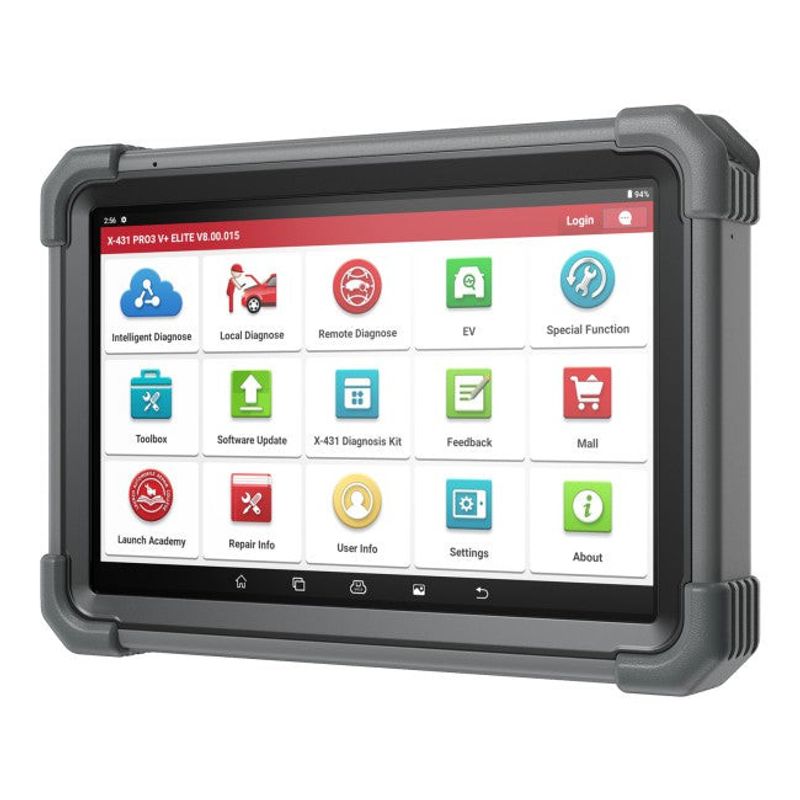

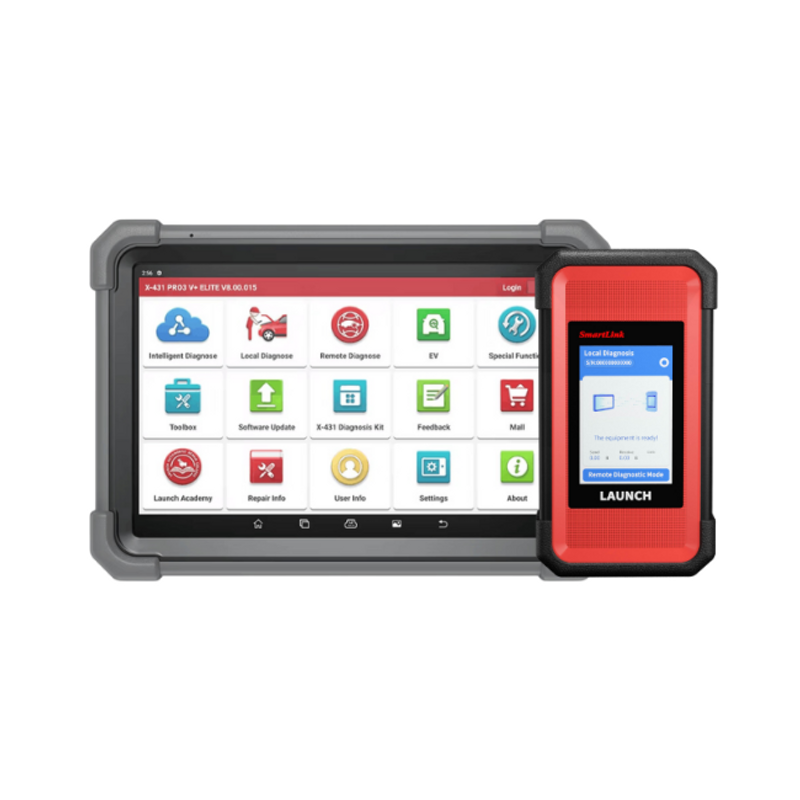

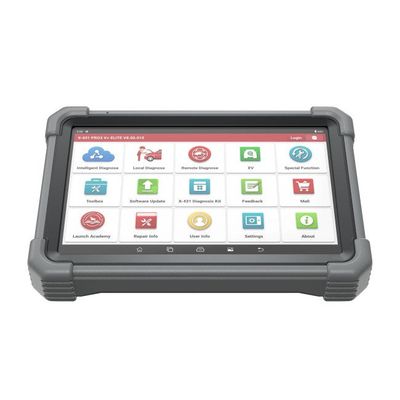

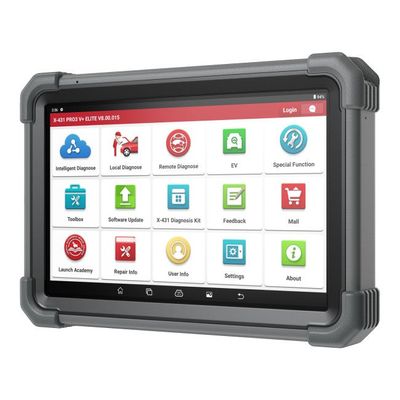

LAUNCH X-431 PRO3 V+ ELITE – Professionellt diagnosverktyg med SmartLink C 2.0

LAUNCH X-431 PRO3 V+ ELITE – avancerad diagnosutrustning för verkstäder

LAUNCH X-431 PRO3 V+ ELITE är ett professionellt diagnosverktyg för verkstäder och tekniker som behöver omfattande systemdiagnostik, aktiv testning, ECU-kodning och stöd för moderna fordonsprotokoll. Den stora 10,1-tumsskärmen, kraftfulla hårdvaran och SmartLink C 2.0 gör verktyget lämpligt för både lokal diagnostik och avancerad fjärrdiagnostik.

Professionell fordonsdiagnostik på OE-nivå

LAUNCH X-431 PRO3 V+ ELITE kan kommunicera med samtliga tillgängliga styrenheter i ett kompatibelt fordon. Verktyget kan läsa och radera felkoder, visa livedata, utföra systemskanningar och genomföra aktiva tester av elektroniska komponenter.

Diagnosen kan bland annat omfatta:

• Motor och motorstyrning
• Automatisk och manuell växellåda
• ABS och bromssystem
• SRS och airbagsystem
• Elektronisk parkeringsbroms
• Kaross- och komfortsystem
• Klimatanläggning
• Infotainment och multimedia
• Styrsystem och chassielektronik
• Batteri- och energihantering
• Förarassistanssystem
• Högvoltssystem i kompatibla el- och hybridfordon

Läs och radera felkoder

Verktyget läser diagnostiska felkoder från samtliga system som stöds av fordonet. Felkoderna visas tillsammans med beskrivningar och kan raderas efter genomförd felsökning eller reparation.

Live data och grafisk analys

Realtidsdata kan visas som värden, listor eller grafer. Funktionen gör det möjligt att jämföra flera parametrar samtidigt och analysera exempelvis temperaturer, tryck, sensorsignaler, spänningar och bränsledata.

• Grafisk visning av livedata
• Visning av upp till 12 dataströmmar samtidigt
• Inspelning och uppspelning av mätvärden
• Jämförelse av flera parametrar
• Automatisk identifiering av avvikande värden

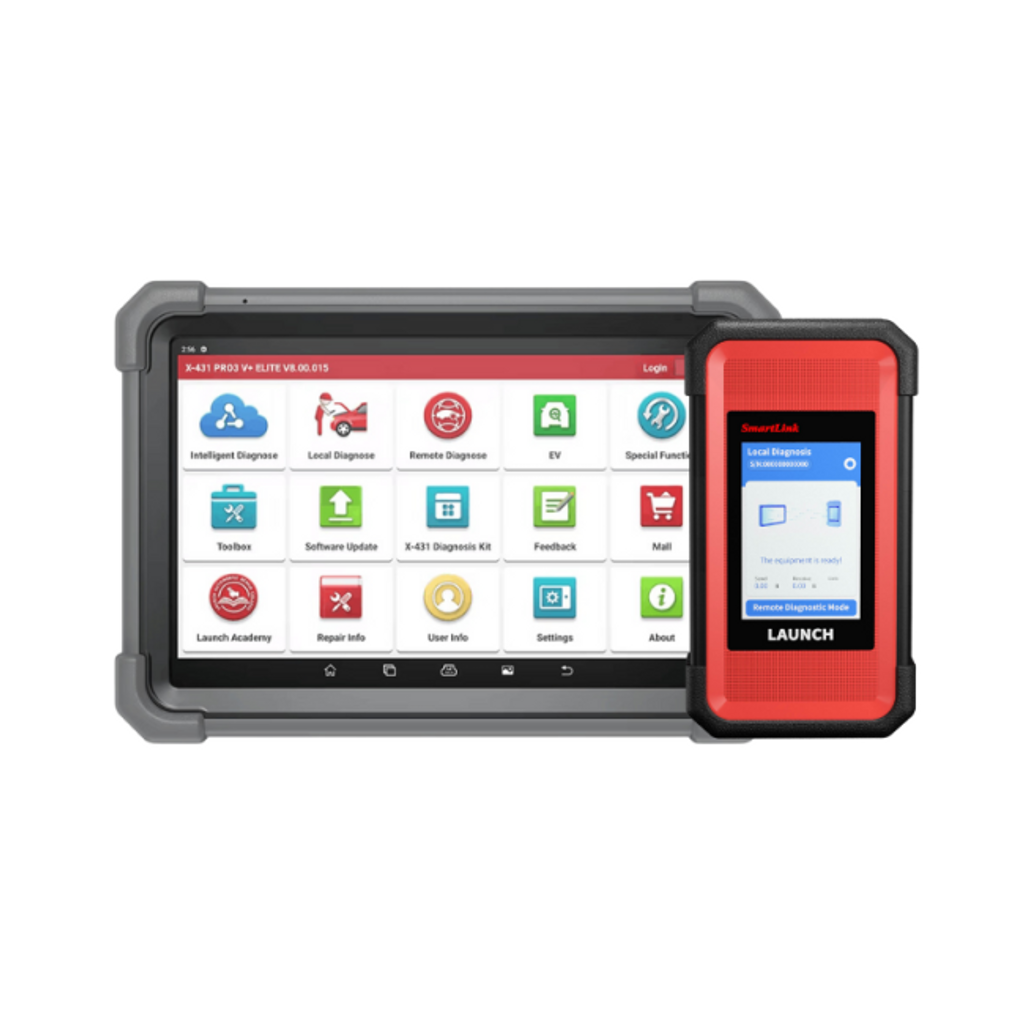

SmartLink C 2.0 för lokal diagnos och fjärrdiagnostik

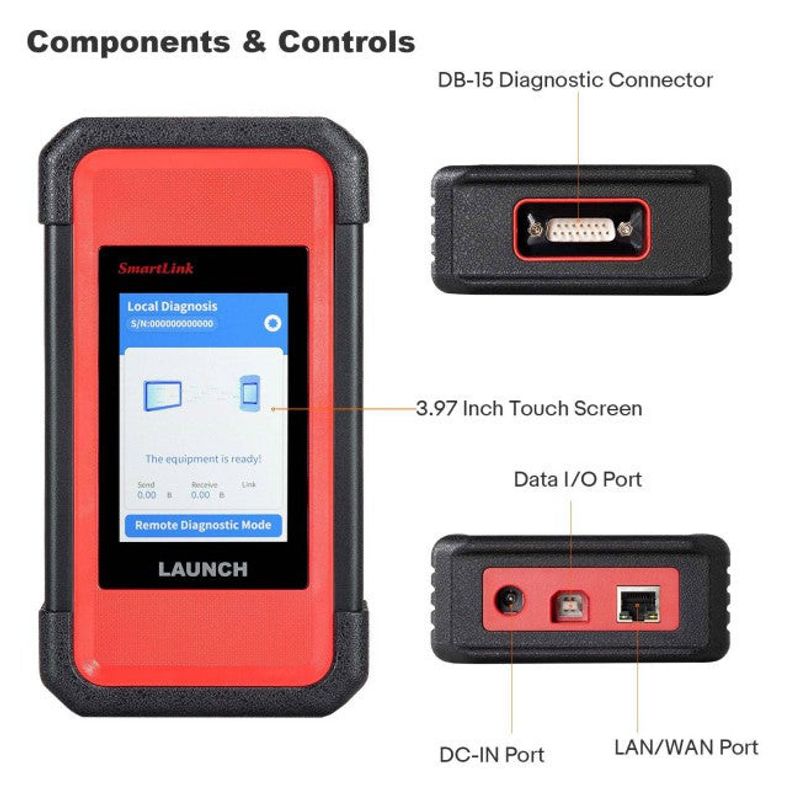

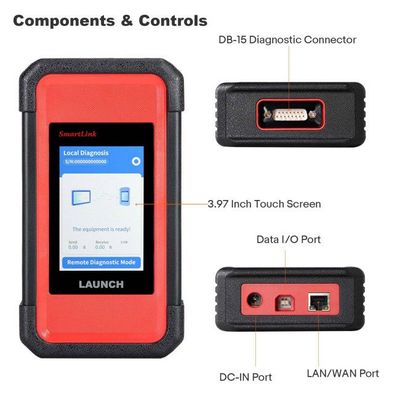

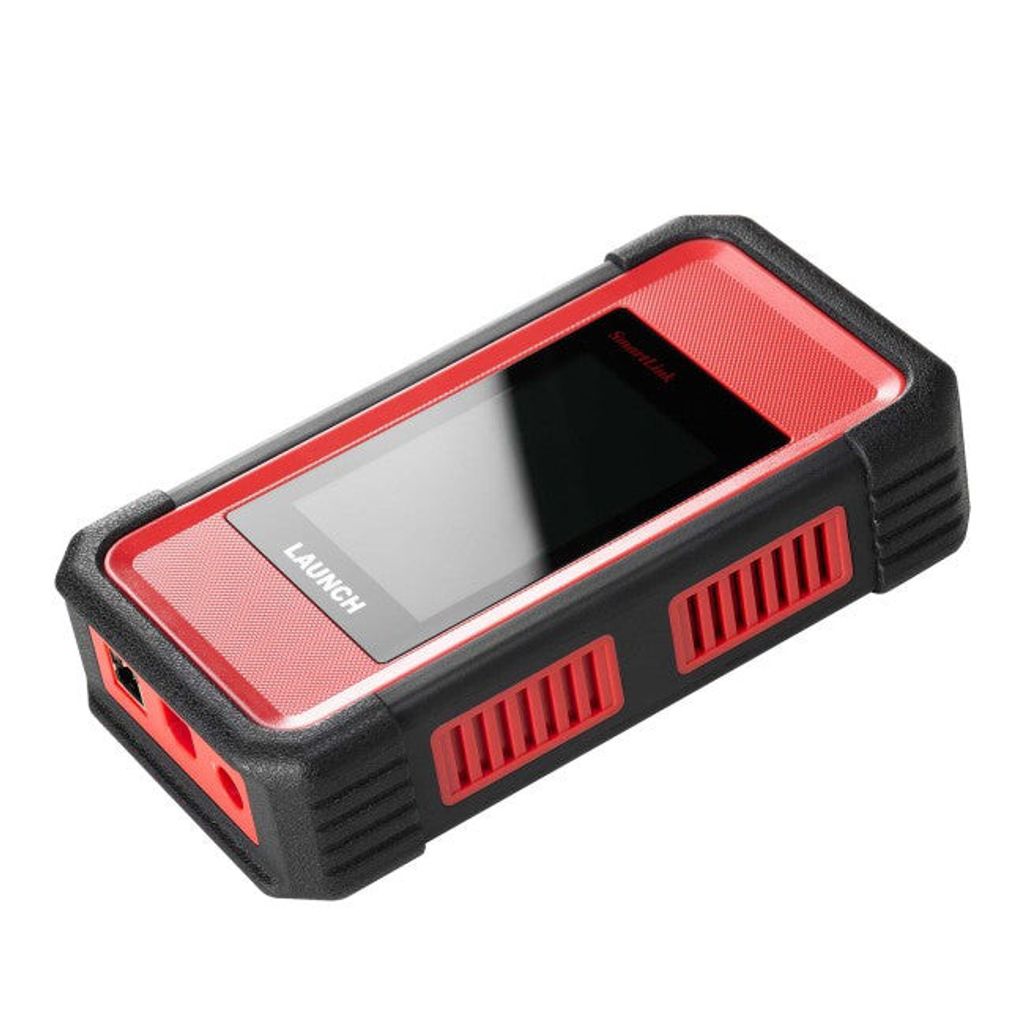

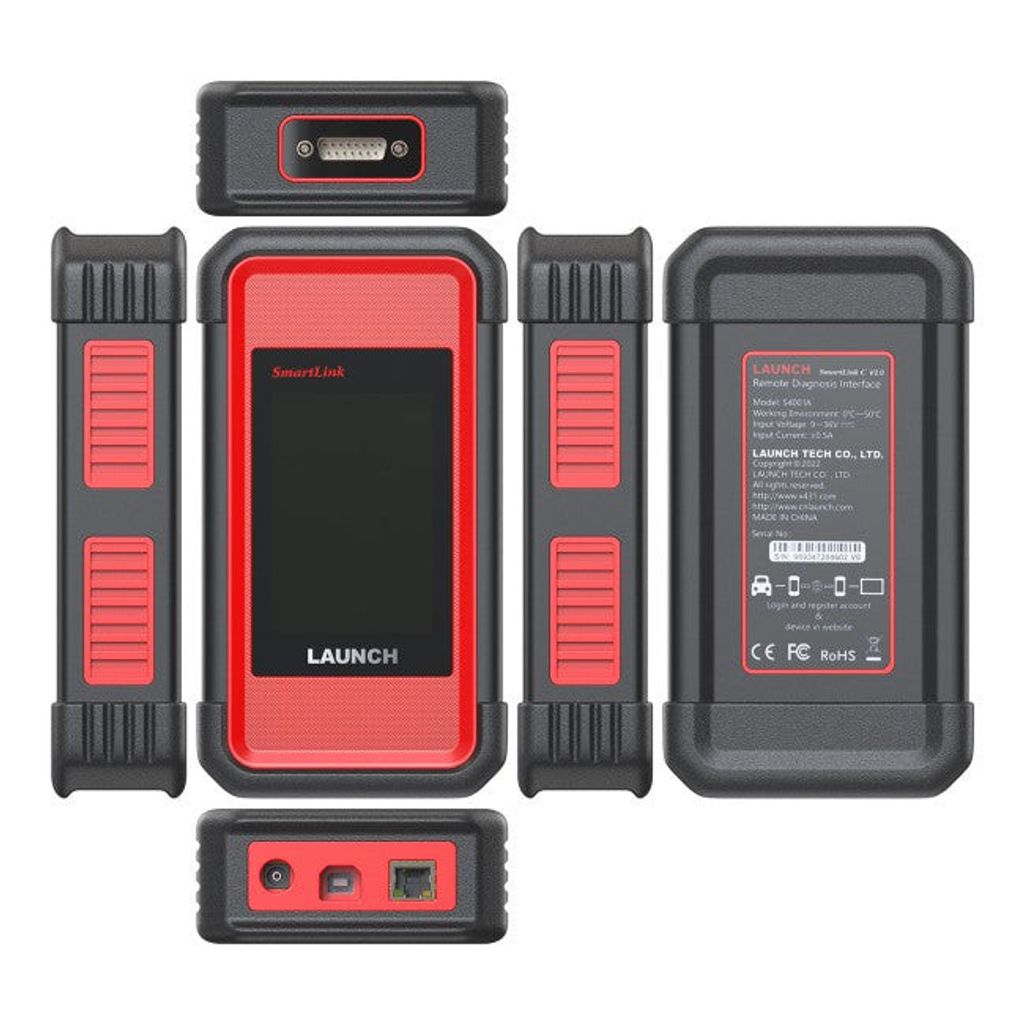

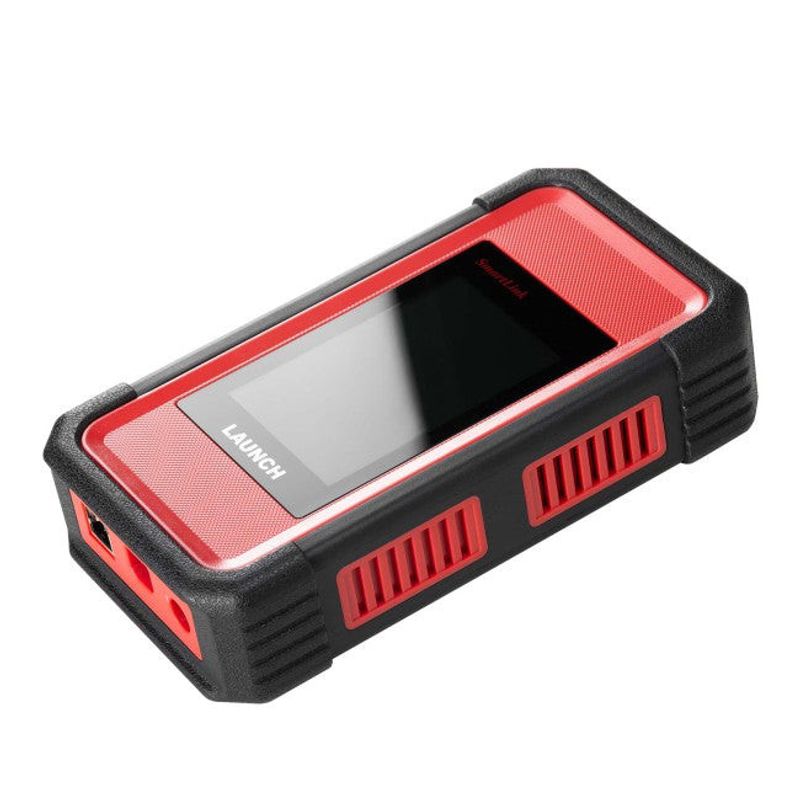

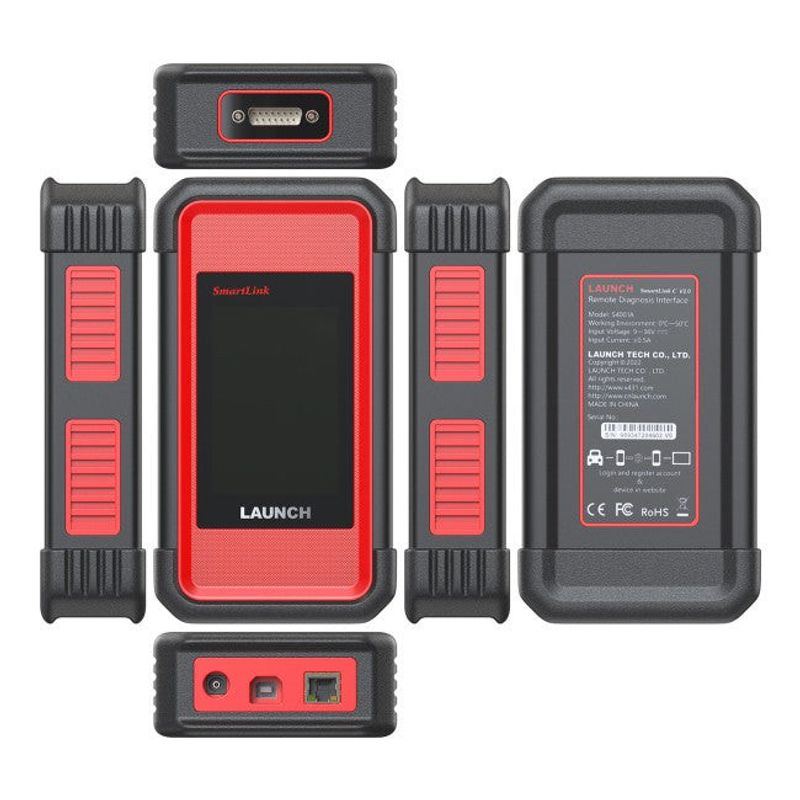

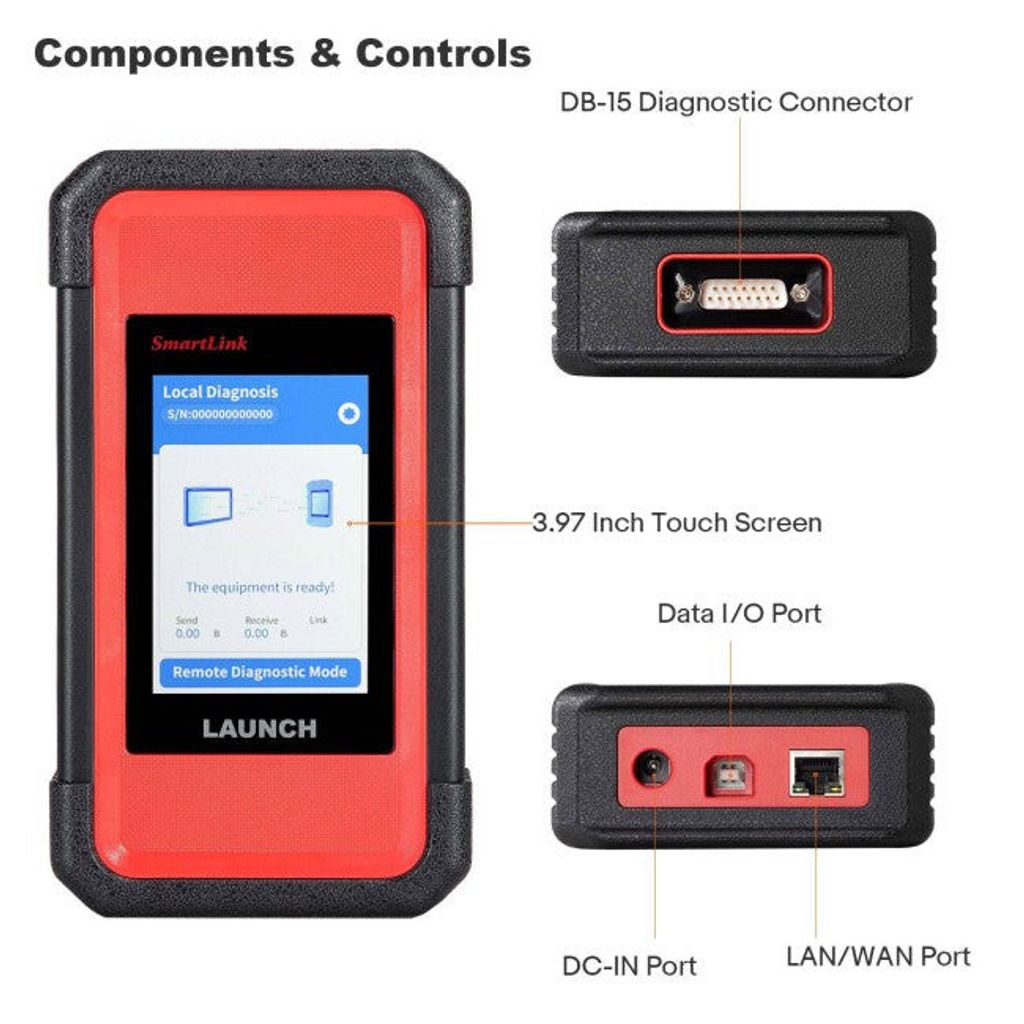

SmartLink C 2.0 är en kraftfull VCI-enhet som ansluts till fordonets diagnosuttag. Den används för kommunikationen mellan fordonet och diagnossurfplattan och har stöd för WiFi, Bluetooth, USB och Ethernet.

SmartLink C 2.0 kan användas för både lokal diagnostik och internetbaserad fjärrdiagnostik. Det gör det möjligt för en tekniker eller specialist att ansluta till fordonet på distans, förutsatt att kompatibel utrustning, tjänst och internetanslutning finns tillgänglig.

Fördelar med SmartLink C 2.0

• Lokal och fjärrbaserad fordonsdiagnostik
• Trådlös kommunikation via WiFi och Bluetooth
• Stabil anslutning via USB eller Ethernet
• Stöd för moderna kommunikationsprotokoll
• Kan användas som J2534 PassThru-enhet
• Kompatibel med utvald tredjepartsdiagnostik
• Stöd för både 12- och 24-voltssystem

Stöd för CAN FD, DoIP, J2534 och D-PDU

LAUNCH X-431 PRO3 V+ ELITE är utvecklad för både äldre och moderna fordon. SmartLink C 2.0 har inbyggt stöd för flera avancerade protokoll utan att en separat CAN FD- eller DoIP-adapter normalt behöver anslutas.

• CAN 2.0
• CAN FD
• DoIP
• J2534 PassThru
• D-PDU
• OBDII och EOBD

Protokollstödet ger förbättrad kompatibilitet med nyare fordonsplattformar från bland annat BMW, General Motors, Jaguar och Land Rover.

ECU-kodning och programmering

Verktyget erbjuder avancerade funktioner för ECU-kodning, anpassning och modulkonfiguration på kompatibla fordon. Funktionerna kan användas vid byte av styrenheter, efter reparationer eller när en modul behöver anpassas till fordonets övriga system.

Onlinekodning

Onlinekodning stöds för utvalda modeller från bland annat:

• BMW
• Volkswagen
• Audi
• Skoda
• Seat
• Porsche

Offlinekodning

Offlinekodning och modulkonfiguration kan utföras på utvalda modeller från exempelvis:

• Mercedes-Benz
• Ford
• Mazda
• Vauxhall och Opel

J2534 PassThru

SmartLink C 2.0 kan användas som ett J2534 PassThru-interface tillsammans med kompatibel programvara från fordonstillverkaren. Detta kan bland annat möjliggöra:

• Programmering av nya styrenheter
• Uppdatering av ECU-programvara
• Programmable Module Installation, PMI
• Återställning och anpassning av moduler
• Synkronisering av utbytta komponenter

Observera: ECU-programmering via J2534 kan kräva separat OEM-programvara, tillverkarkonto, abonnemang och internetanslutning. Tillgängliga funktioner varierar mellan bilmärke, modell, årsmodell och styrenhet.

Aktiv testning och dubbelriktad styrning

Med dubbelriktad diagnostik kan verktyget skicka kommandon direkt till fordonets styrenheter. Teknikern kan därmed aktivera en komponent och kontrollera dess funktion utan att demontera onödiga delar.

Aktiva tester kan exempelvis omfatta:

• Aktivering av bränslepump
• Test av kylfläktar
• Styrning av AC-kompressor
• Test av spridare
• Aktivering av belysning
• Test av signalhorn
• Styrning av dörrlås och aktuatorer
• Test av elektriska fönster
• Test av taklucka
• Aktivering av vindrutetorkare
• Test av ventiler och reläer

Topologimappning av fordonets styrenheter

På kompatibla fordon kan X-431 PRO3 V+ ELITE visa en topologikarta över fordonets elektroniska system. Kartan visar hur styrenheterna är sammankopplade och använder färgkodning för att markera deras aktuella status.

• Visuell översikt över samtliga styrenheter
• Färgkodad systemstatus
• Snabb identifiering av moduler med felkoder
• Upptäckt av kommunikationsproblem
• Förenklad felsökning av CAN-nätverk

AutoVIN, AutoScan och automatisk fordonsidentifiering

AutoVIN läser automatiskt fordonets chassinummer och identifierar märke, modell och relevanta diagnossystem. Därefter kan AutoScan genomföra en komplett genomsökning av tillgängliga styrenheter.

• Automatisk VIN-avläsning
• Automatisk fordonsidentifiering
• Snabb skanning av samtliga system
• Samlad visning av registrerade felkoder
• Möjlighet till manuell fordonsidentifiering

Pre-scan, post-scan och professionella diagnosrapporter

Pre-scan dokumenterar fordonets elektroniska status innan en reparation påbörjas. Efter utfört arbete kan en post-scan genomföras för att verifiera att felkoder har åtgärdats och att inga nya problem har uppstått.

• Dokumentation före reparation
• Dokumentation efter reparation
• Jämförelse av diagnosresultat
• Automatisk generering av diagnosrapporter
• Export av rapporter i PDF-format
• Delning av rapporter via e-post
• Utskrift via kompatibel WiFi-skrivare

Över 60 service- och återställningsfunktioner

LAUNCH X-431 PRO3 V+ ELITE har ett omfattande utbud av servicefunktioner för vanligt förekommande underhåll, komponentbyten och systemanpassningar.

Exempel på servicefunktioner

• Återställning av oljeservice
• EPB-service för elektronisk parkeringsbroms
• BMS-reset och batteriregistrering
• SAS-kalibrering av rattvinkelgivare
• ABS-bromsluftning
• DPF-regenerering
• Gaspjällsinlärning
• Spridarkodning
• Växellådsanpassning
• TPMS-reset och inlärning
• IMMO-återställning
• AdBlue-reset
• NOx-sensorreset
• Start- och stoppsystem-reset
• AFS-reset för adaptiva strålkastare
• Luftfjädringskalibrering
• Klimatanläggningsinlärning
• Kalibrering av dörrar och fönster
• Initialisering av taklucka
• Säteskalibrering
• Instrumentpanel-reset
• Multimedia-reset
• Batteridiagnostik
• Motorbalanstest
• Högvoltsbatteridiagnostik på kompatibla fordon

Antalet tillgängliga servicefunktioner varierar beroende på fordonets märke, modell, årsmodell och installerade styrenheter.

Avancerad felsökning och guidade funktioner

För kompatibla fordon erbjuder verktyget ytterligare diagnosfunktioner som hjälper teknikern genom mer avancerade arbetsmoment.

• Cylinder Power Balance Test
• Guidade funktioner för utvalda VAG-modeller
• FCA AutoAuth för kompatibla SGW-skyddade fordon
• Onlinefunktioner via kompatibla OEM-servrar
• Online ECU-kodning och kalibrering
• Felkodsbibliotek med DTC-information
• Onlinefeedback till LAUNCH
• Videoguider och utbildningsmaterial

X-431 FIX reparationsinformation

Via X-431 FIX kan användaren få tillgång till teknisk reparationsinformation och diagnostiska referensdata. Tjänsten kan innehålla felkodsbeskrivningar, komponentinformation, testprocedurer och annan information som underlättar felsökningen.

Tillgång till vissa datatjänster kan vara licens- eller abonnemangsberoende.

Nyckelprogrammering och IMMO-funktioner

Diagnosverktyget har stöd för utvalda startspärrs- och nyckelfunktioner. Med tillbehöret LAUNCH X-PROG3 kan funktionaliteten utökas ytterligare.

• Inlärning av startspärrsnycklar
• IMMO-återställning
• Komponentanpassning
• Läsning av vissa EEPROM- och MCU-komponenter
• Kloning av utvalda växellådsmoduler
• Stöd för utvalda VW-, Audi- och BMW 8HP-system

Observera: X-PROG3 säljs separat. Funktionerna varierar beroende på fordon och kan kräva särskilda behörigheter eller säkerhetskoder.

Bred fordonstäckning

LAUNCH X-431 PRO3 V+ ELITE har stöd för ett mycket stort antal amerikanska, europeiska och asiatiska bilmärken. Verktyget är avsett för fordon från cirka 1996 och framåt, men täckningen varierar beroende på marknad, modell och diagnossystem.

• Stöd för över 200 bilmärken
• Täckning av över 20 000 fordonsmodeller
• Amerikanska fordon
• Europeiska fordon
• Asiatiska fordon
• Bensin- och dieselfordon
• Elbilar och hybridfordon med tillämplig licens
• Lätta och tunga fordon med tillämplig licens och adapter
• Stöd för 12- och 24-voltssystem

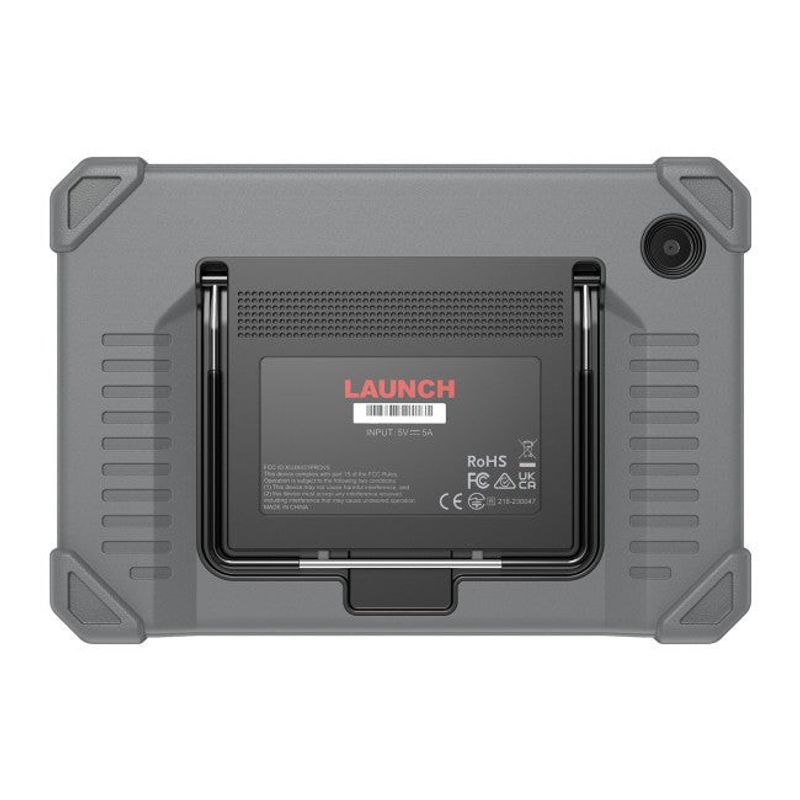

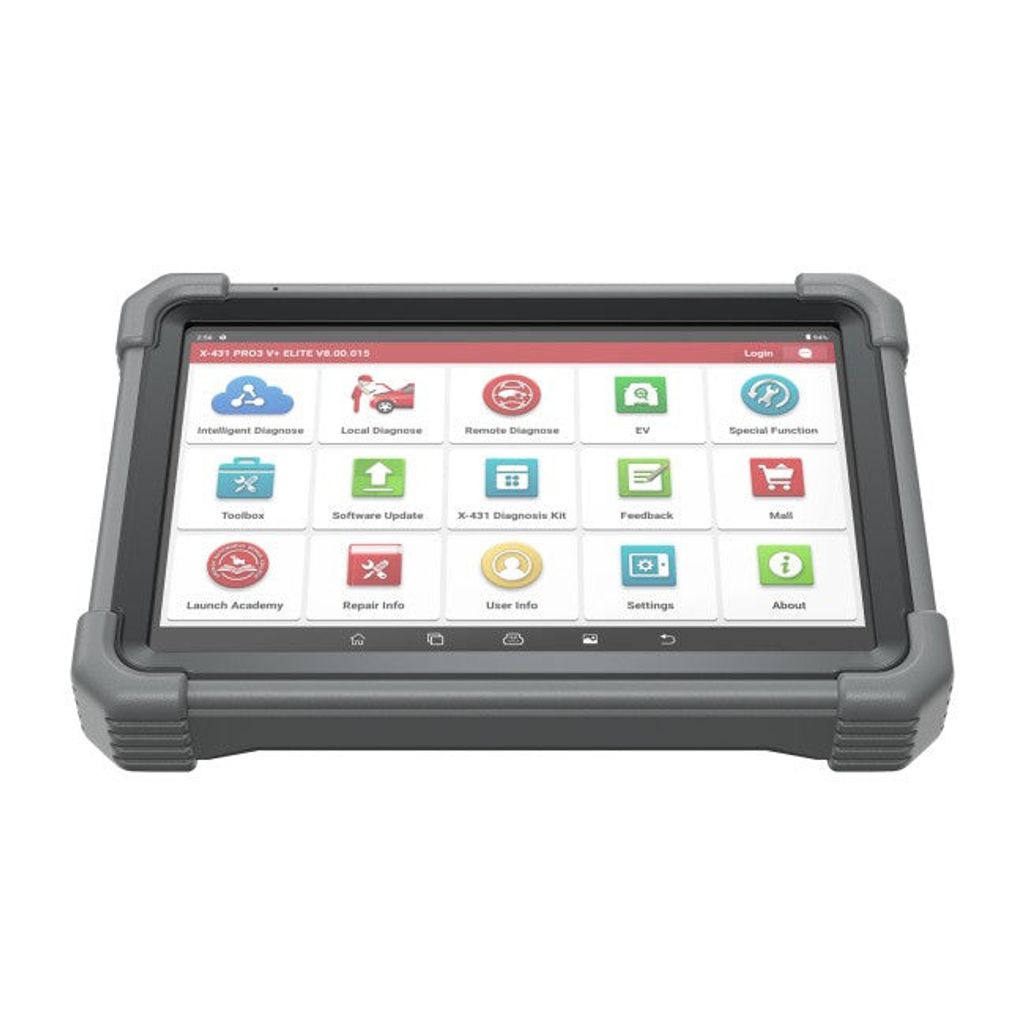

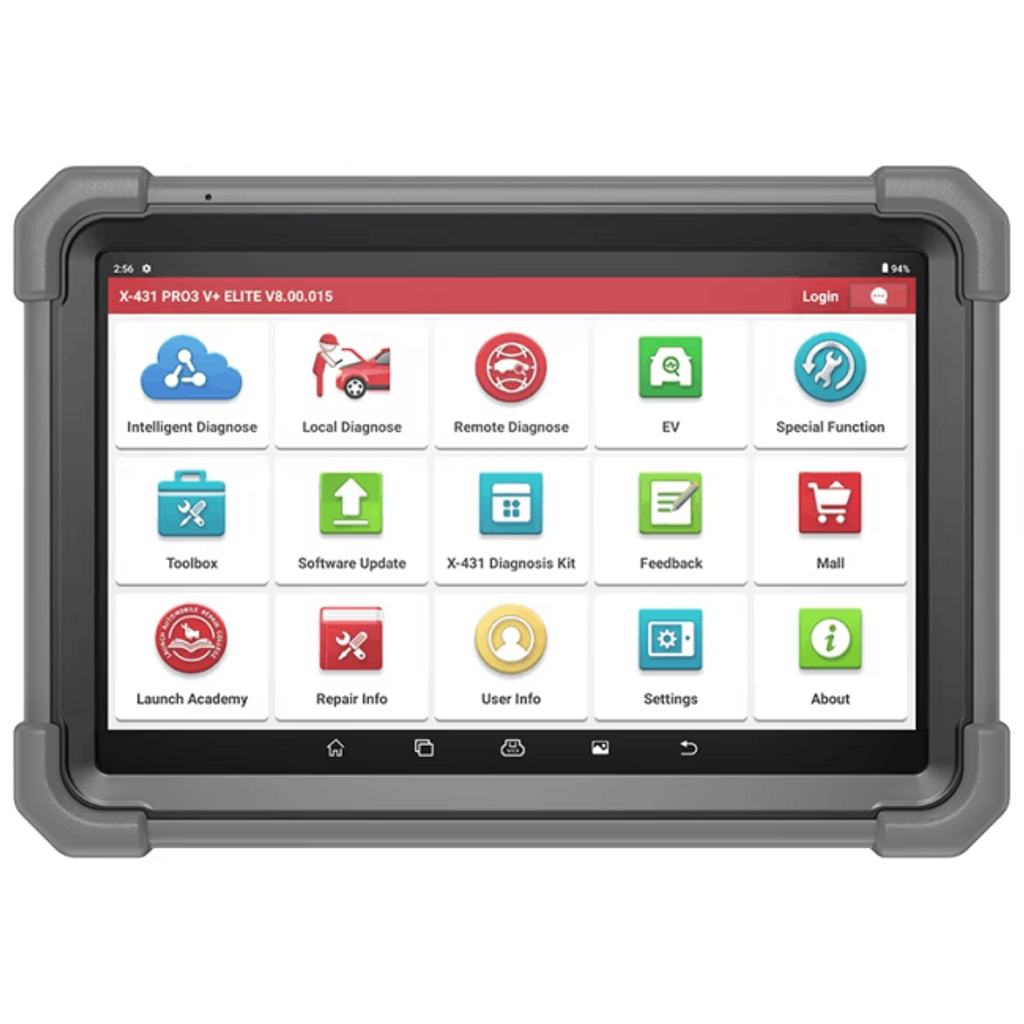

Kraftfull och uppgraderad hårdvara

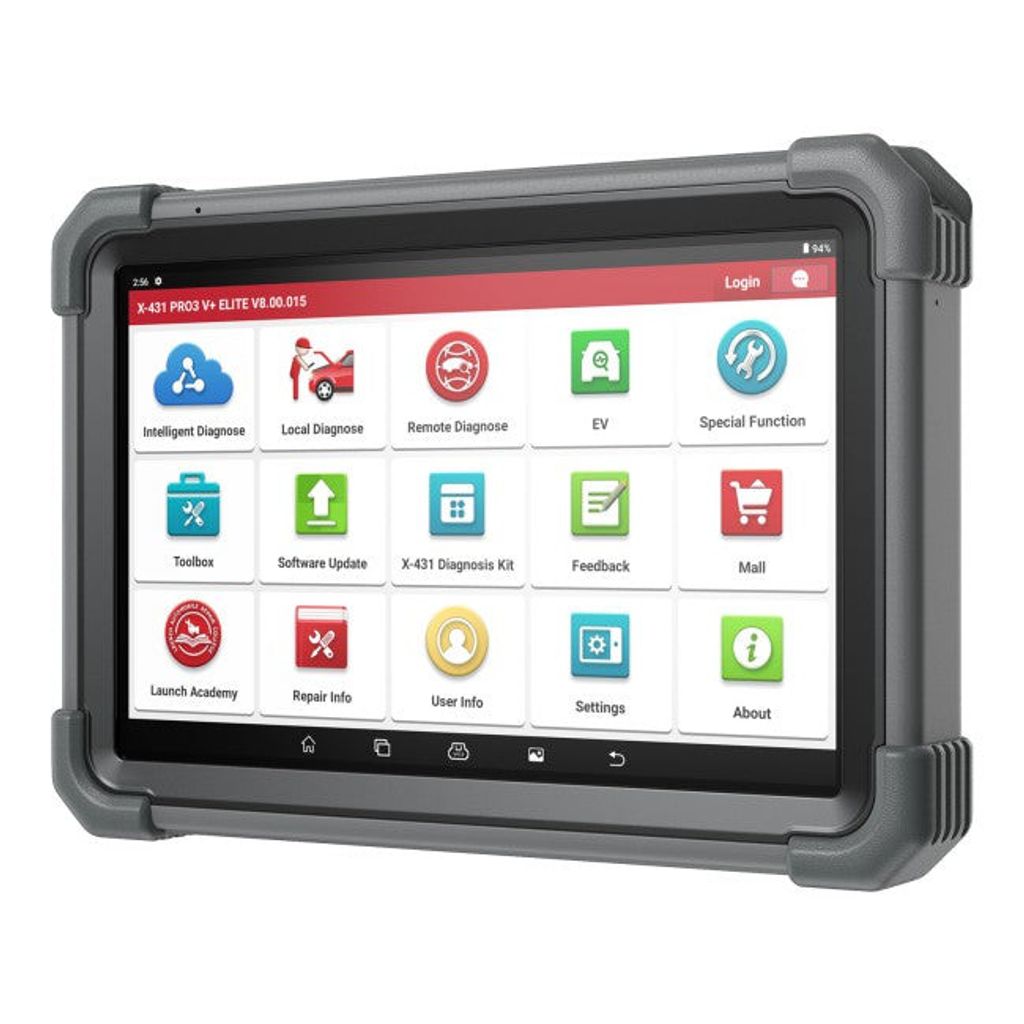

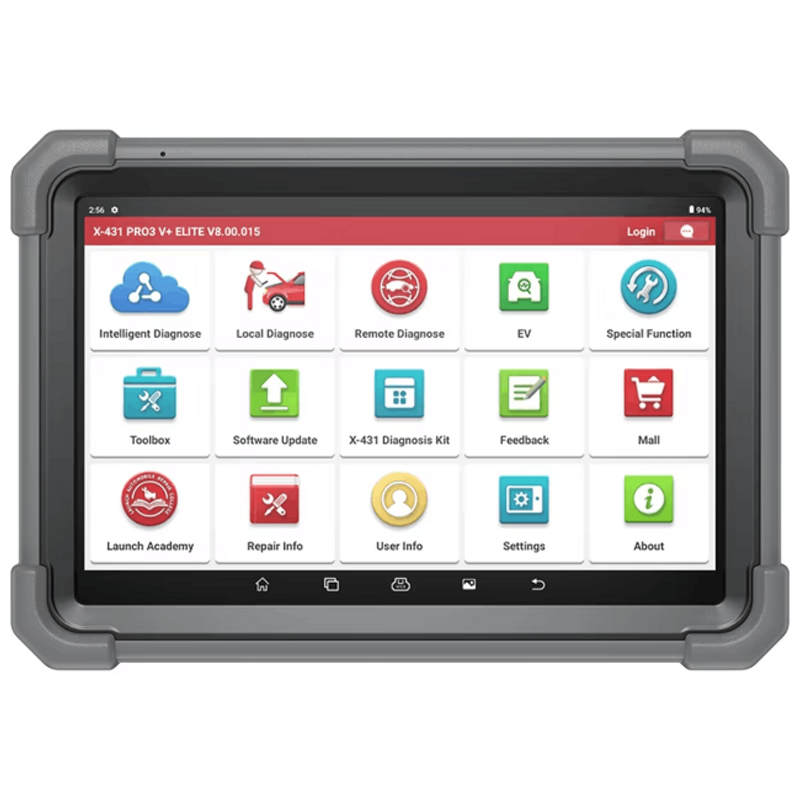

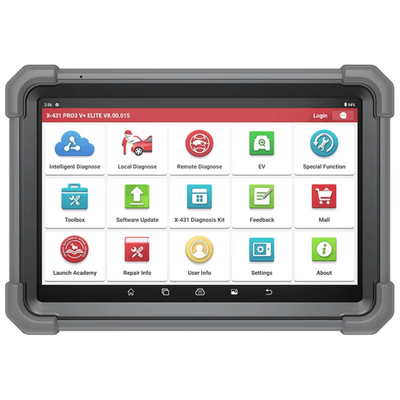

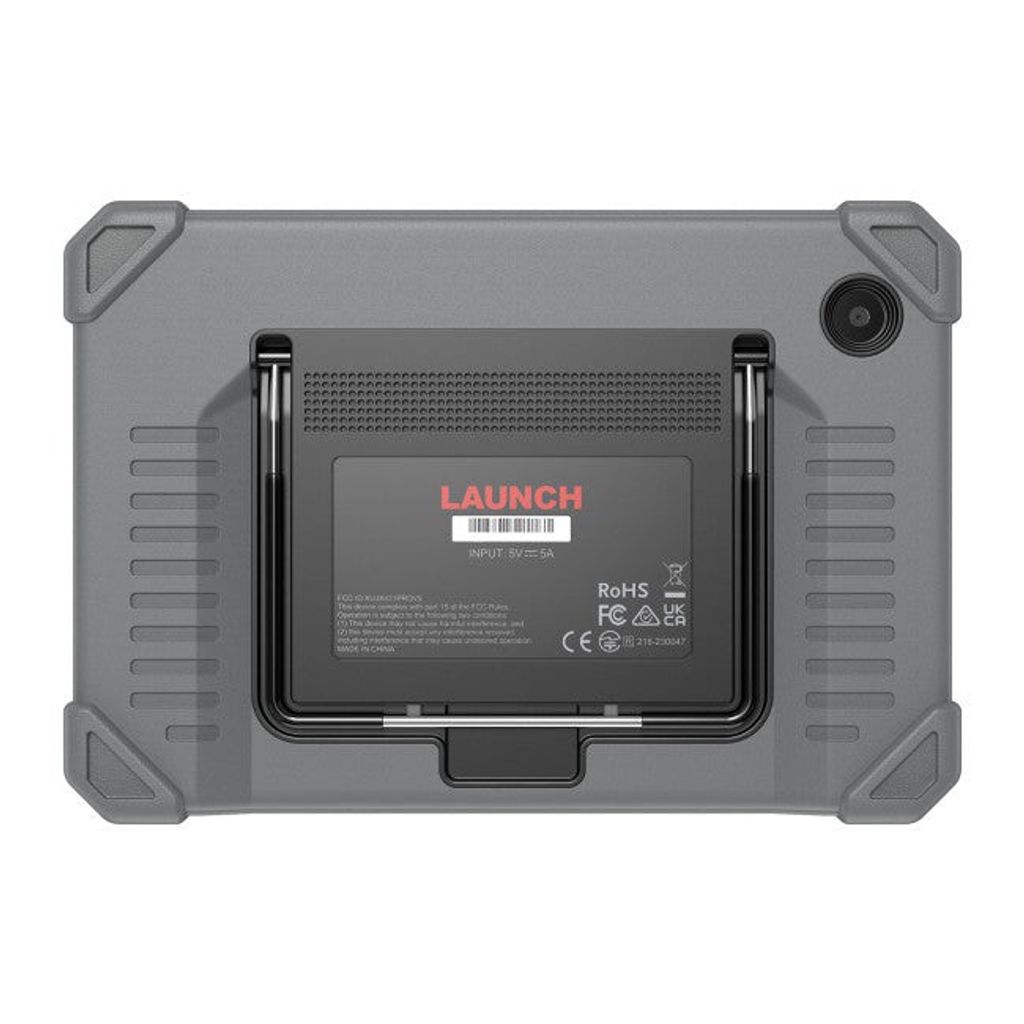

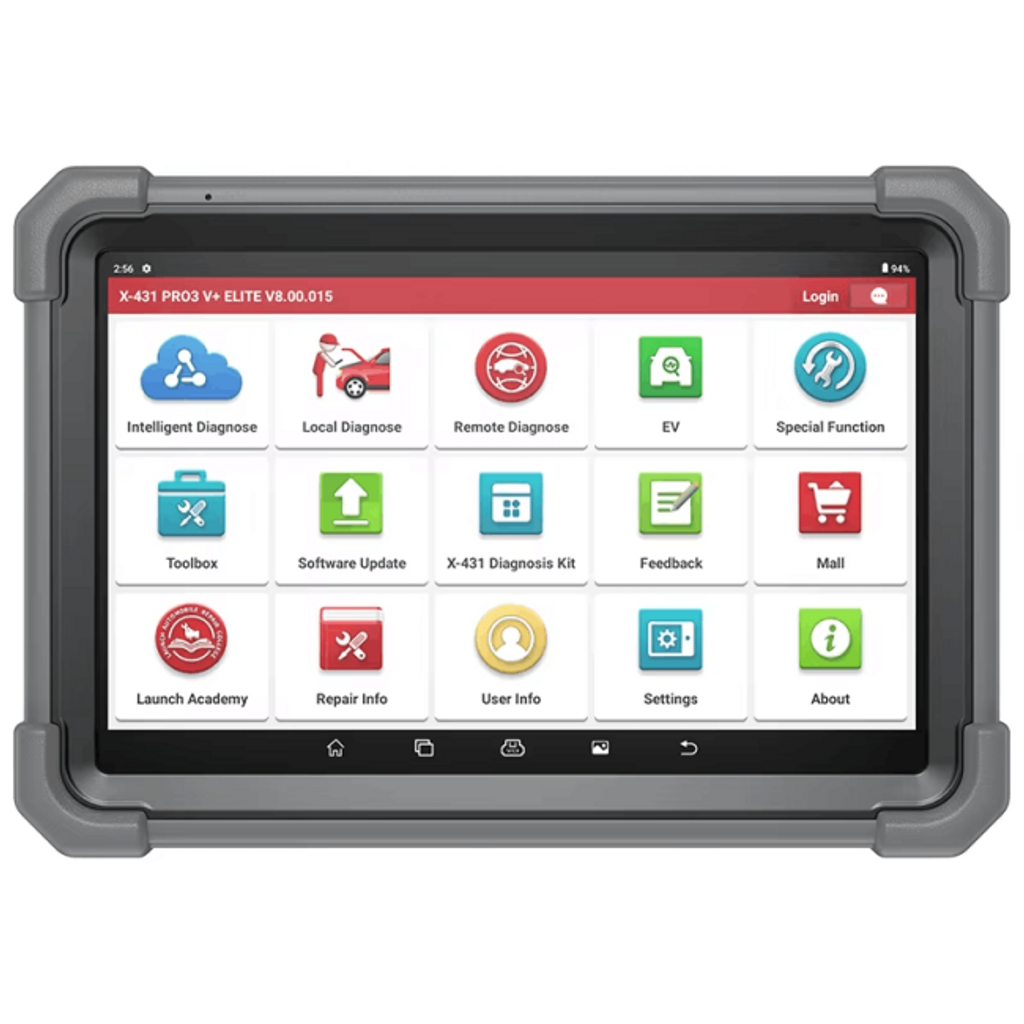

Den stora surfplattan är utvecklad för daglig användning i verkstadsmiljö. Kombinationen av en 2,0 GHz-processor, 4 GB RAM och 64 GB lagringsutrymme ger snabb navigering och stabil hantering av omfattande diagnosdata.

• 10,1-tums pekskärm
• Upplösning på 1280 × 800 pixlar
• Android 10.0
• 2,0 GHz fyrkärnig processor
• 4 GB RAM
• 64 GB lagringsutrymme
• 6300 mAh batteri
• 8 MP kamera
• Dual-band WiFi, 2,4 och 5 GHz
• Bluetooth och USB Type-C
• Uppgraderad OBD16 till DB15-anslutning

Två års kostnadsfria programuppdateringar

Produkten levereras med två års kostnadsfria programuppdateringar. Uppdateringar installeras direkt via WiFi och kan hämtas med ett klick från enhetens uppdateringsmeny.

• Två års kostnadsfria uppdateringar
• Trådlös uppdatering via WiFi
• Uppdatering av enskilda bilmärken
• Fortsatt användning av installerad programvara efter uppdateringsperioden
• Förlängning av uppdateringslicensen kan köpas separat

När uppdateringsperioden har löpt ut kan verktyget fortsätta användas med den senast installerade programvaruversionen. Aktiva onlinefunktioner kan kräva en giltig licens.

Svenskt språk och flerspråkigt gränssnitt

LAUNCH X-431 PRO3 V+ ELITE har stöd för ett stort antal språk, inklusive svenska. Språktillgängligheten kan variera mellan olika fordonsprogram och funktioner.

Språkstödet omfattar bland annat:

• Svenska
• Engelska
• Tyska
• Franska
• Spanska
• Italienska
• Nederländska
• Polska
• Danska
• Finska
• Turkiska

Kan byggas ut med professionella tillbehör

Diagnossystemet kan kompletteras med flera tillbehör för att skapa en mer komplett arbetsstation.

• LAUNCH X-PROG3 för nyckel- och IMMO-programmering
• ADAS-system för kalibrering av förarassistanssystem
• LAUNCH BST360 batteritestare
• VSP-600 videoskop
• TPMS-verktyg och sensorer
• WiFi-skrivare
• Elbilsdiagnostik med separat licens och tillbehör
• Diagnostik av tunga fordon med separat licens och adapterpaket

Tekniska specifikationer – surfplatta

Tekniska specifikationer – SmartLink C 2.0

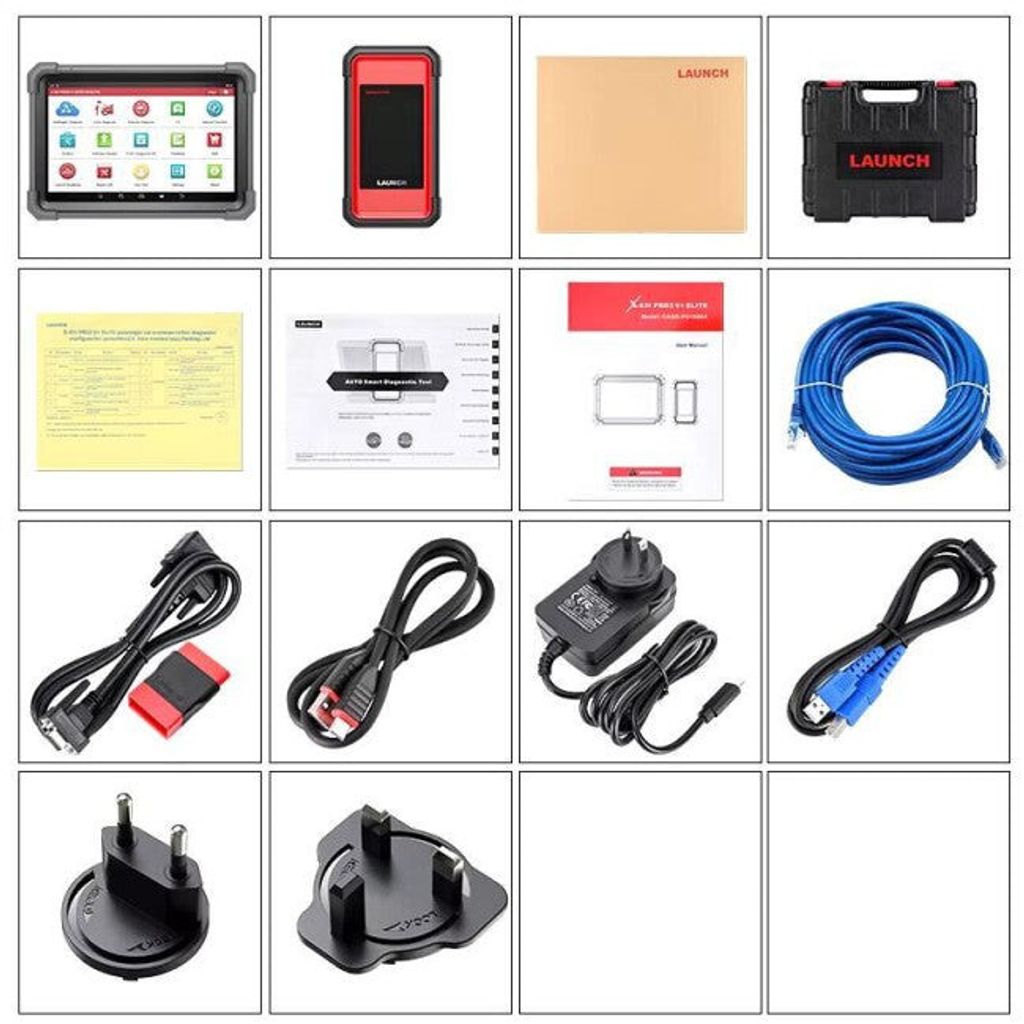

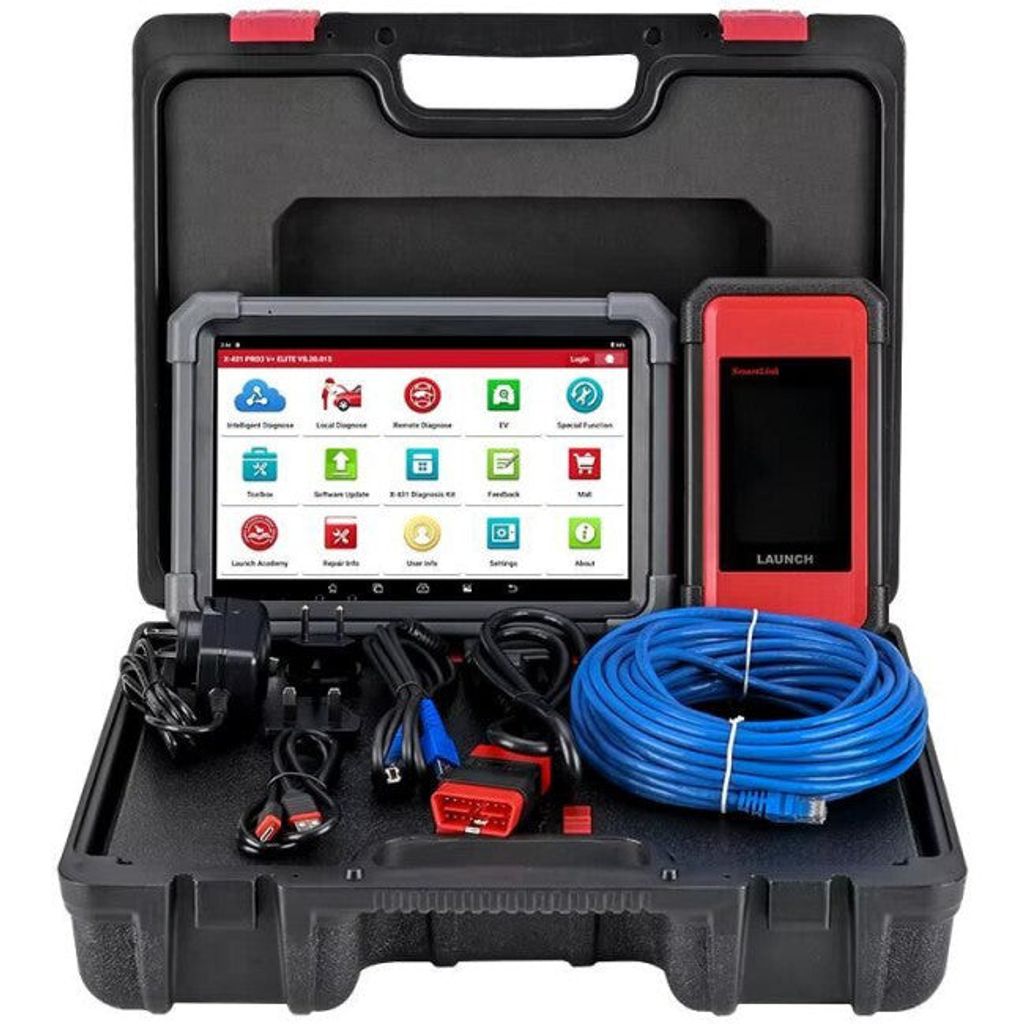

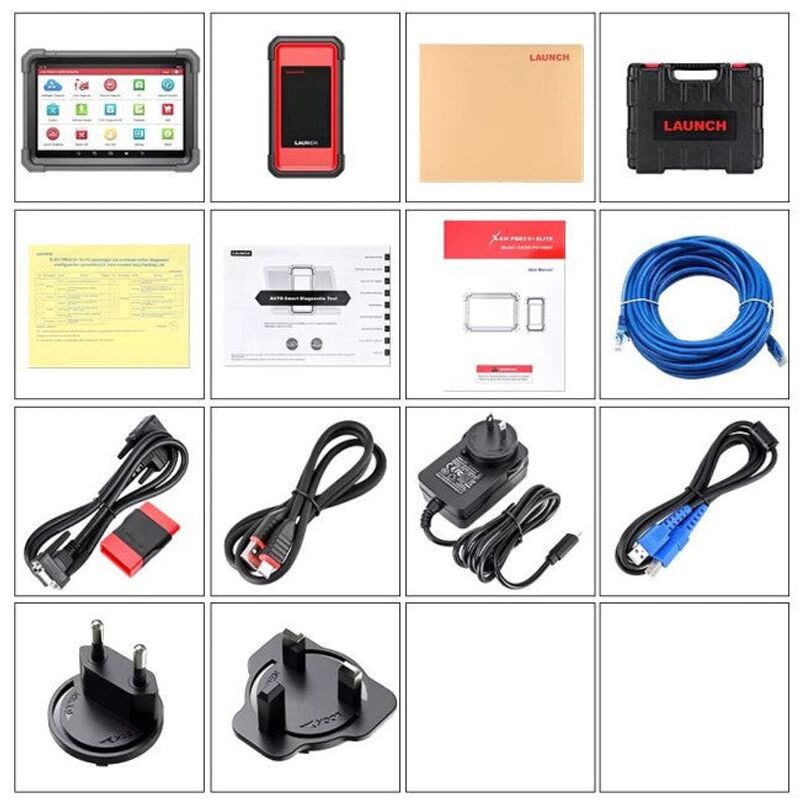

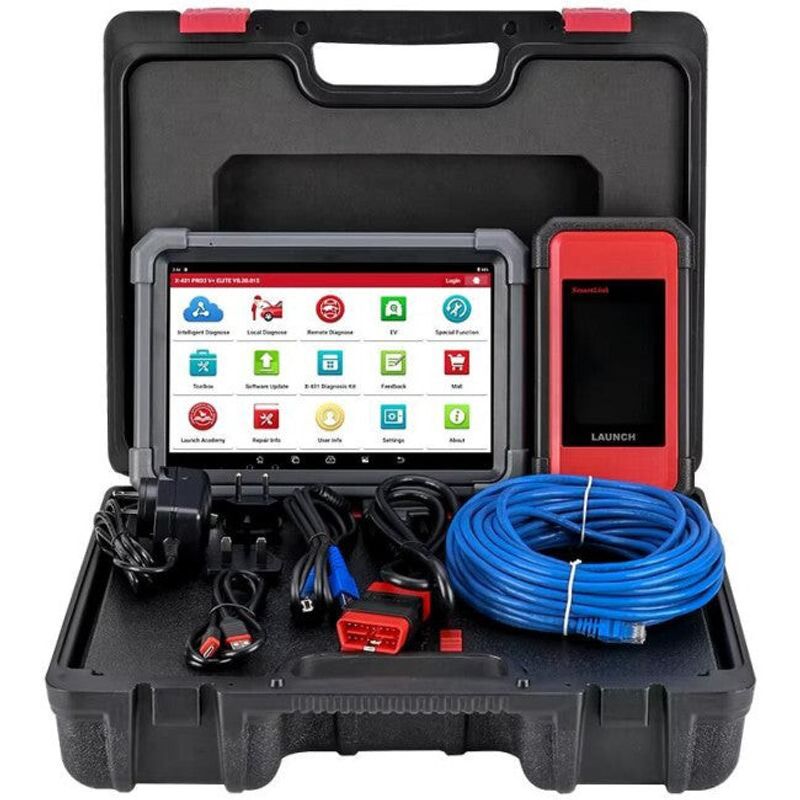

Detta ingår i paketet

• LAUNCH X-431 PRO3 V+ ELITE diagnossurfplatta
• SmartLink C 2.0 VCI
• Huvudkabel
• OBD-adapter
• USB-B-kabel
• USB Type-C-kabel
• Ethernetkabel
• Strömadaptrar för EU, Storbritannien och USA
• Snabbstartsguide
• Användarmanual
• Packlista

Varför välja LAUNCH X-431 PRO3 V+ ELITE?

• Fullständig systemdiagnostik på kompatibla fordon
• SmartLink C 2.0 för lokal diagnos och fjärrdiagnostik
• Stöd för CAN FD, DoIP, J2534 och D-PDU
• Aktiv testning och dubbelriktad komponentstyrning
• ECU-kodning och modulkonfiguration
• Över 60 service- och återställningsfunktioner
• Topologimappning på kompatibla fordon
• Stöd för över 200 bilmärken
• Stor 10,1-tums pekskärm
• Två års kostnadsfria programuppdateringar
• Svenskt menyspråk
• Kan byggas ut med ADAS, TPMS, batteritestare och X-PROG3

Ett komplett diagnosverktyg för den professionella verkstaden

LAUNCH X-431 PRO3 V+ ELITE kombinerar avancerad systemdiagnostik, aktiv testning, ECU-kodning och modern fordonskommunikation i ett komplett verktyg. SmartLink C 2.0, den stora pekskärmen och det breda fordonsstödet gör modellen till ett starkt val för verkstäder som arbetar med många olika bilmärken och behöver ett framtidssäkert diagnossystem.

Viktigt: Exakt fordonskompatibilitet och tillgängliga funktioner varierar beroende på bilmärke, modell, årsmodell, motor, styrenhet och programvaruversion. Kontrollera alltid funktionsstödet för det aktuella fordonet före beställning. Vissa onlinefunktioner, fordonsgrupper och tilläggsfunktioner kräver separat licens, abonnemang eller extra tillbehör.
