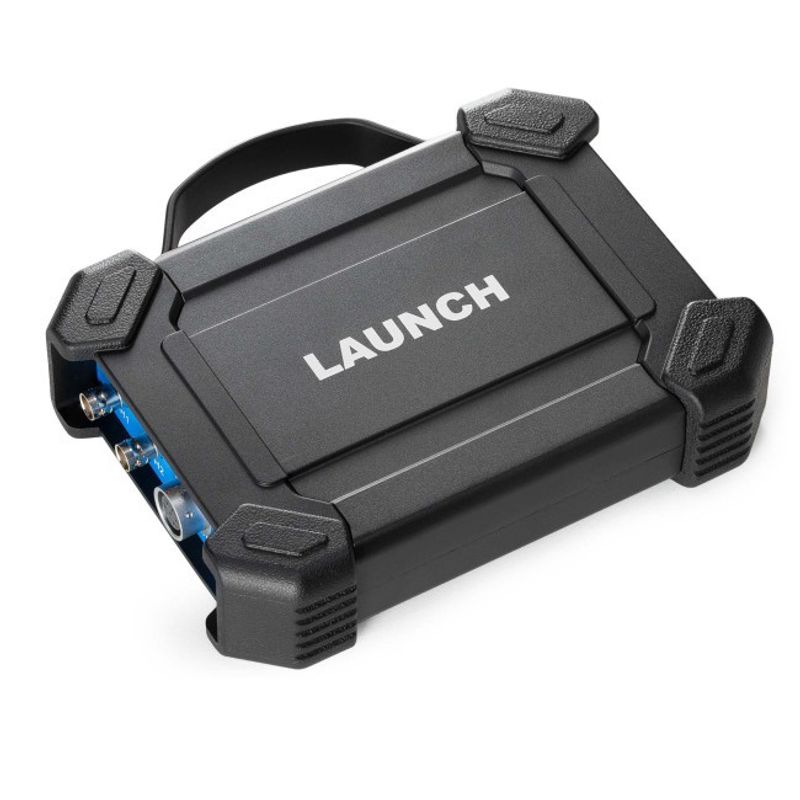

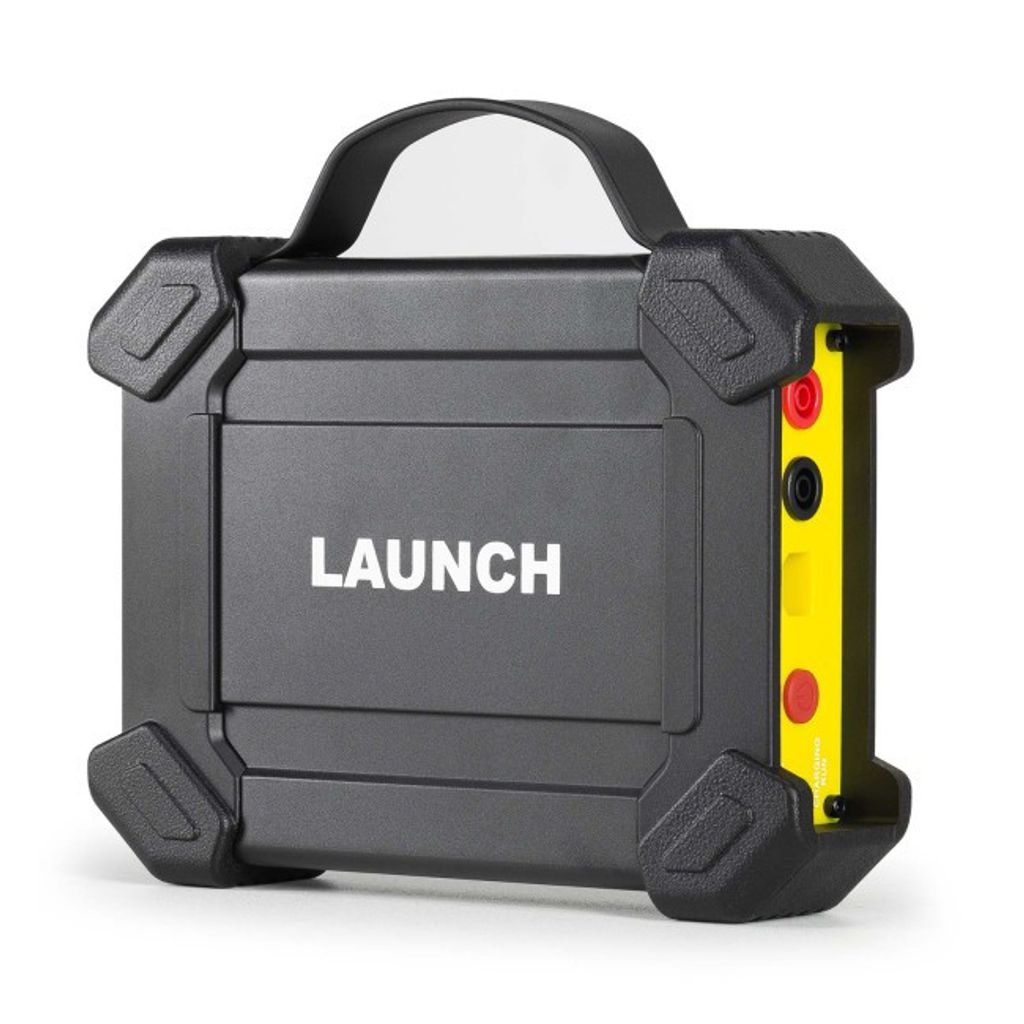

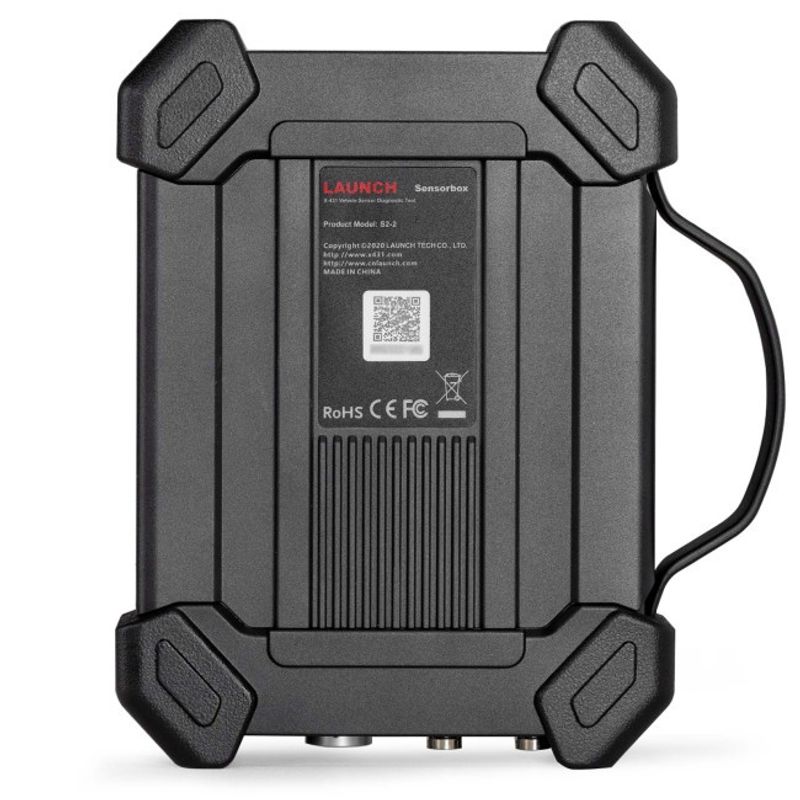

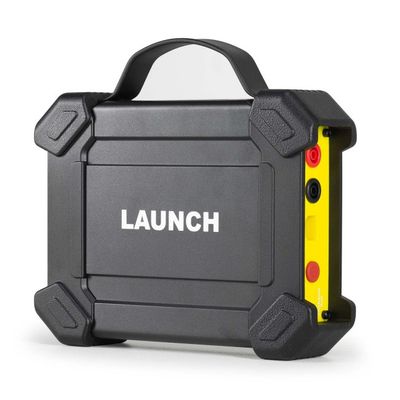

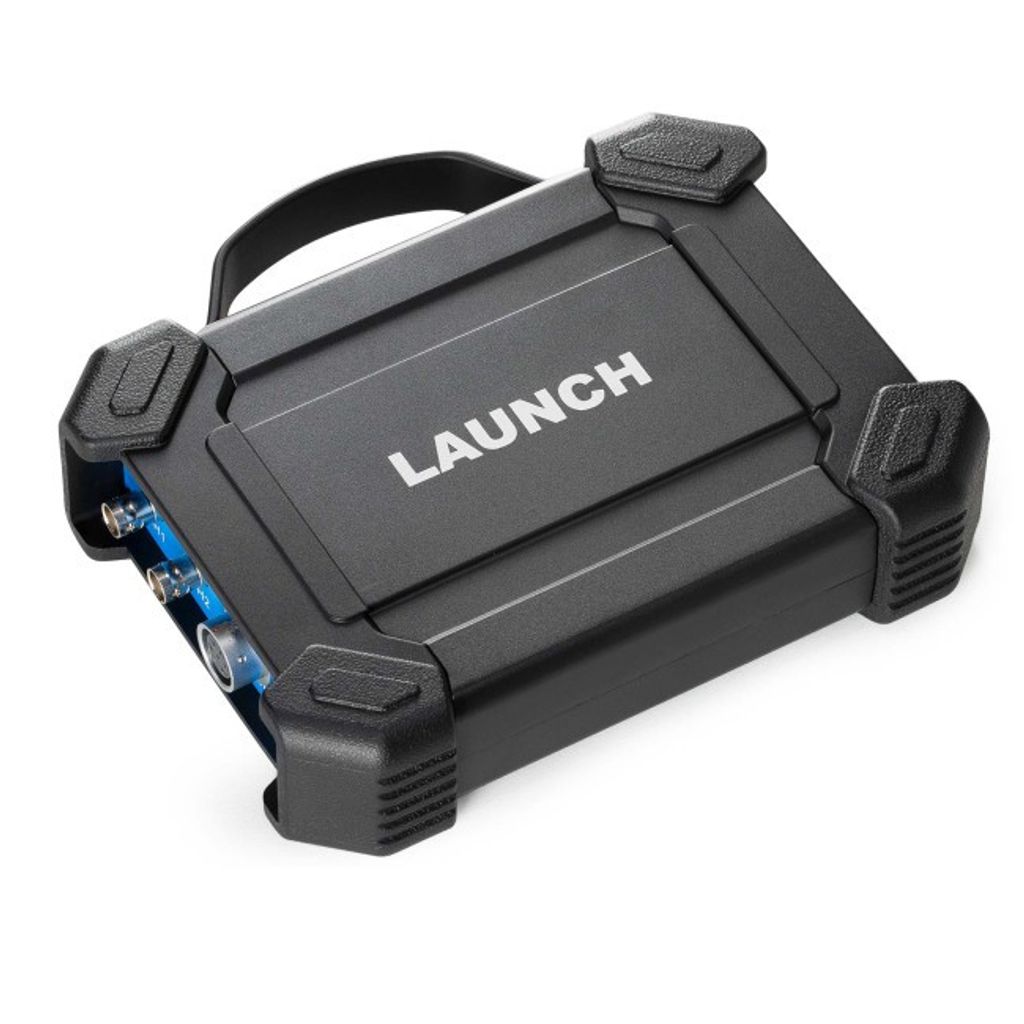

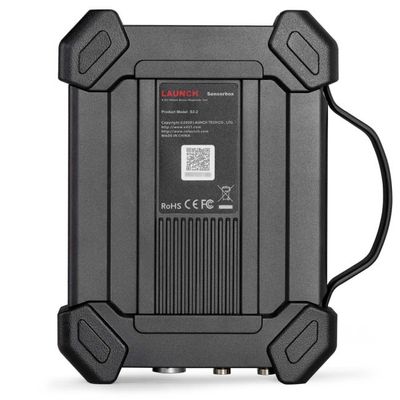

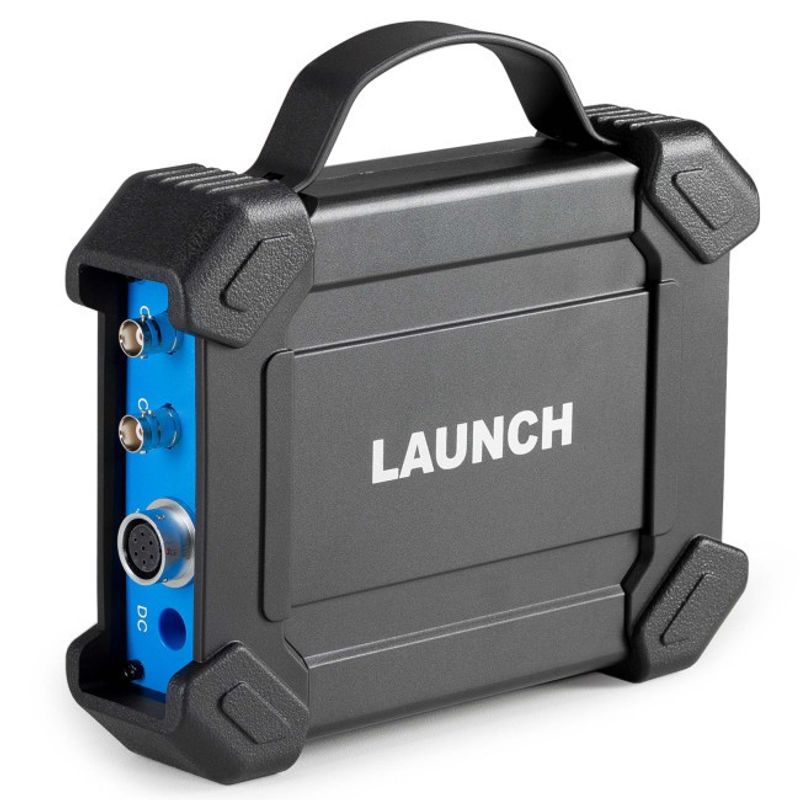

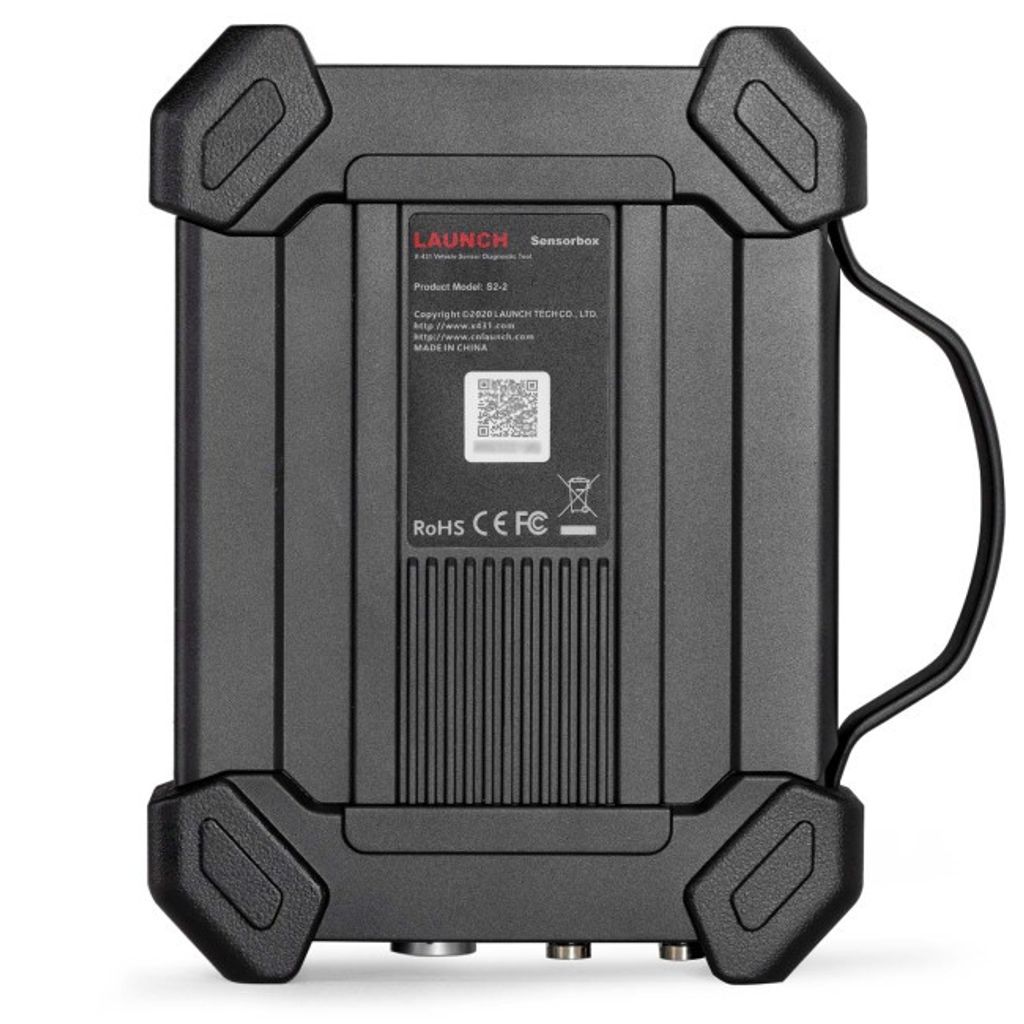

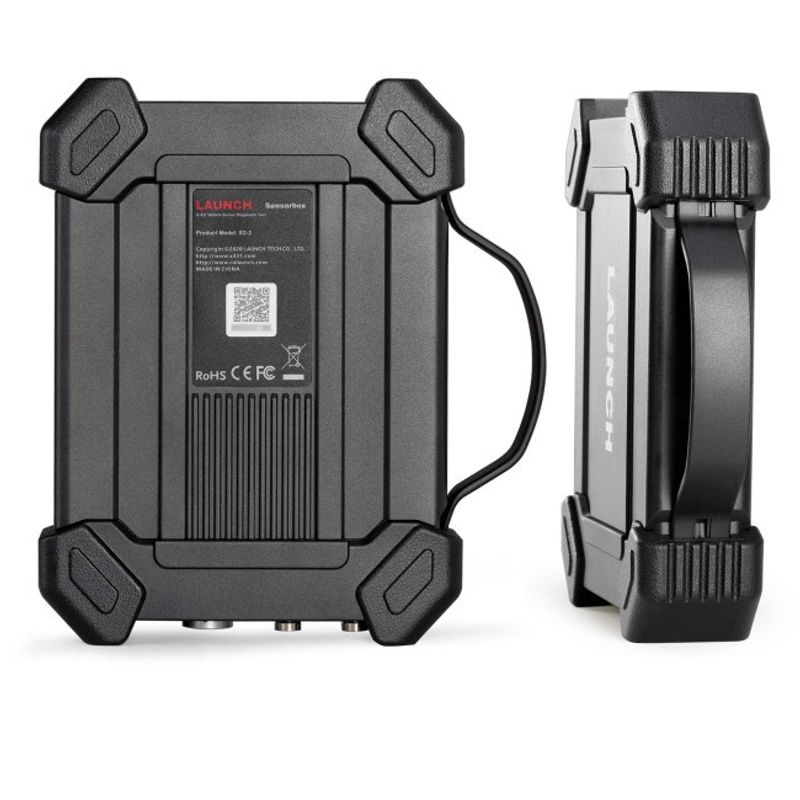

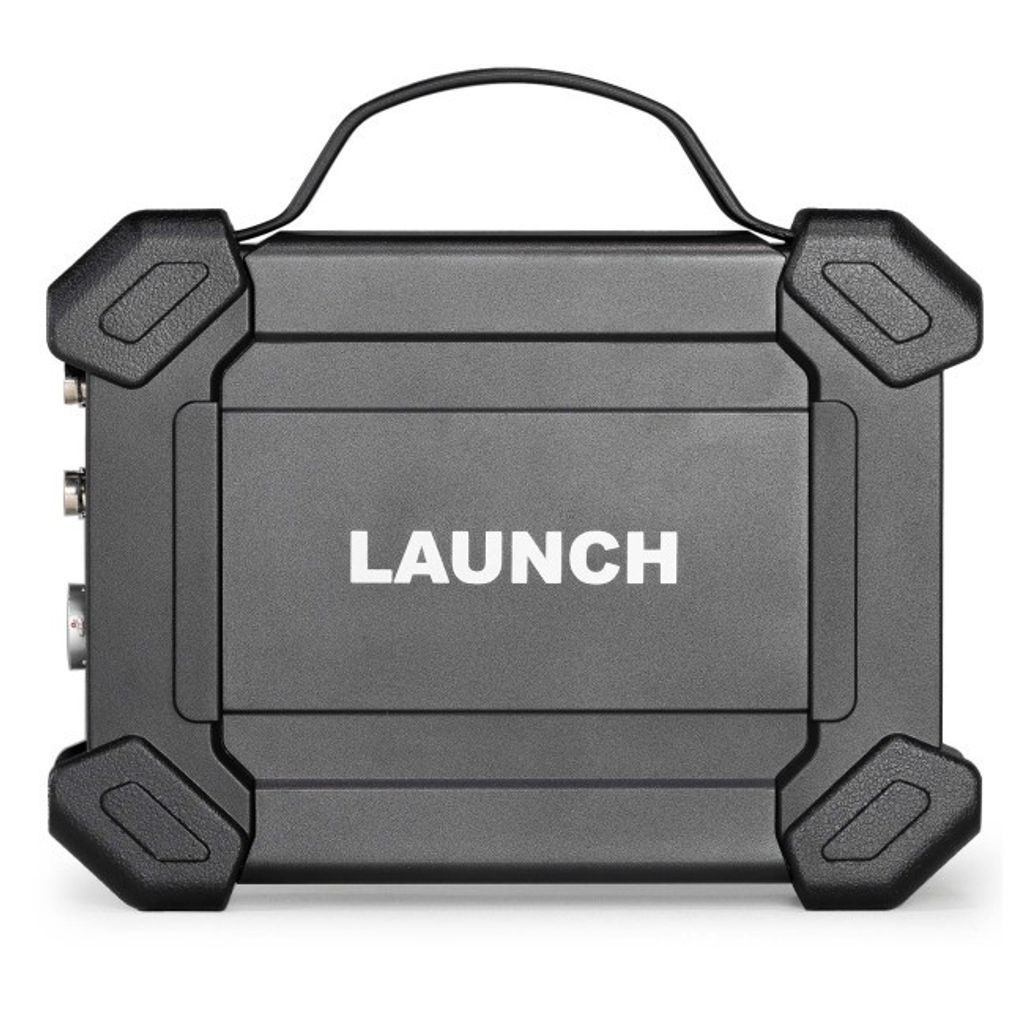

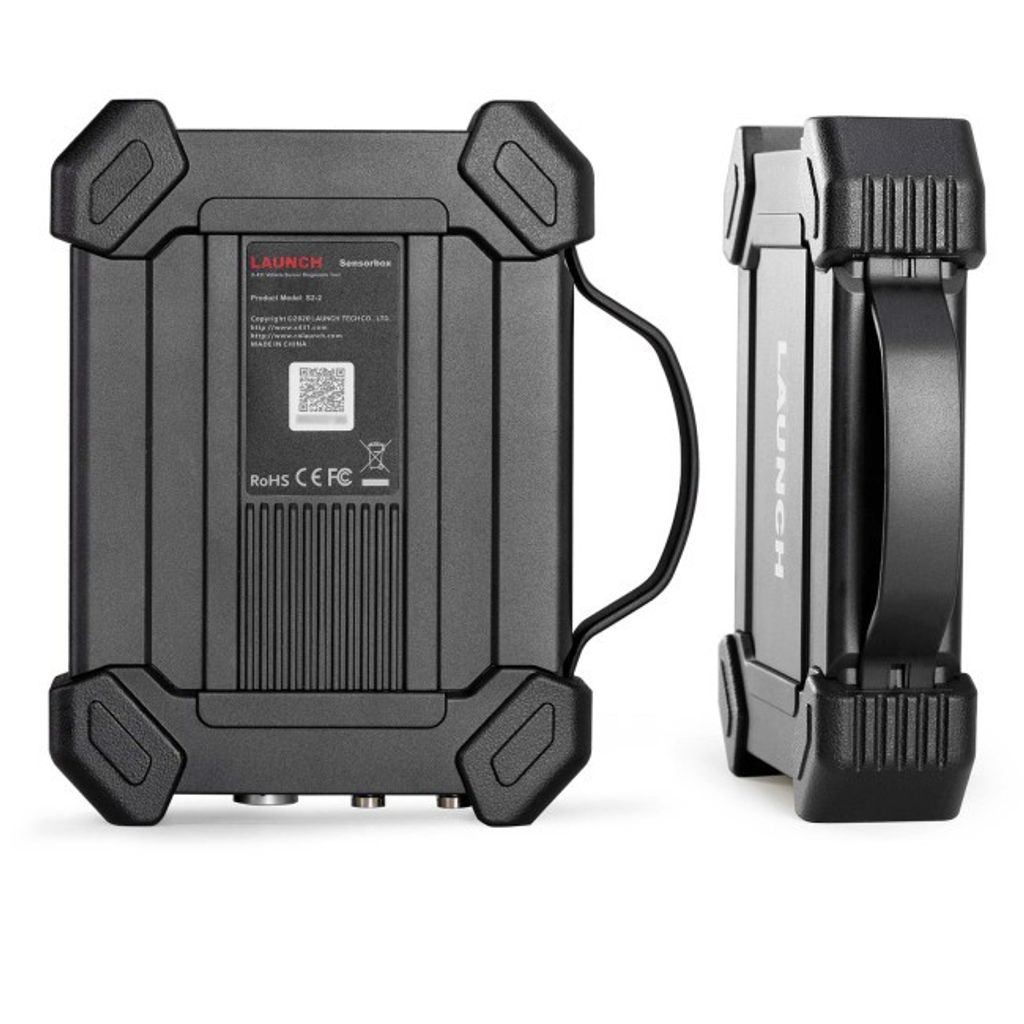

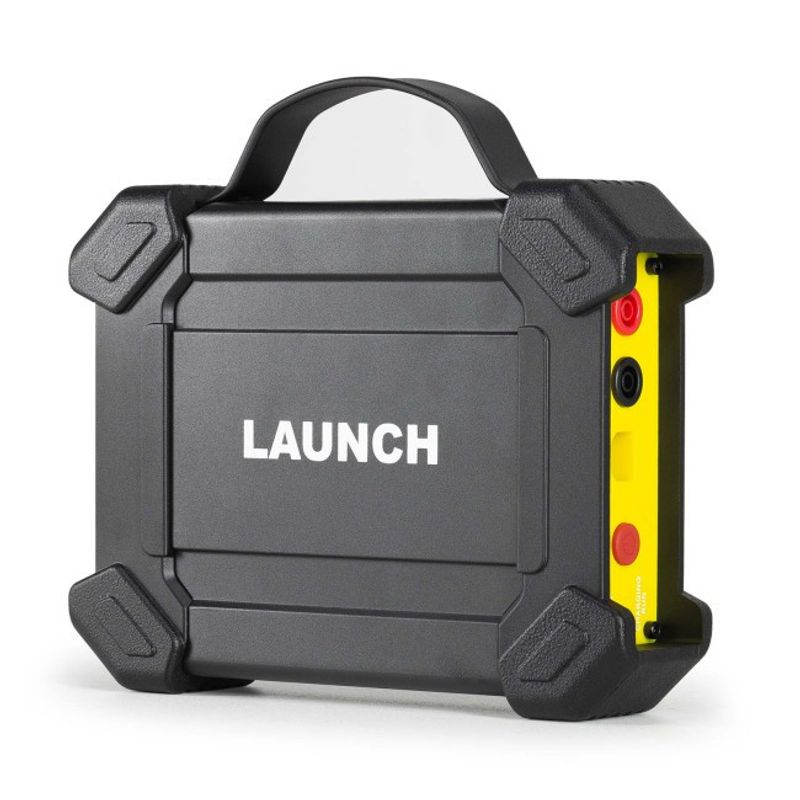

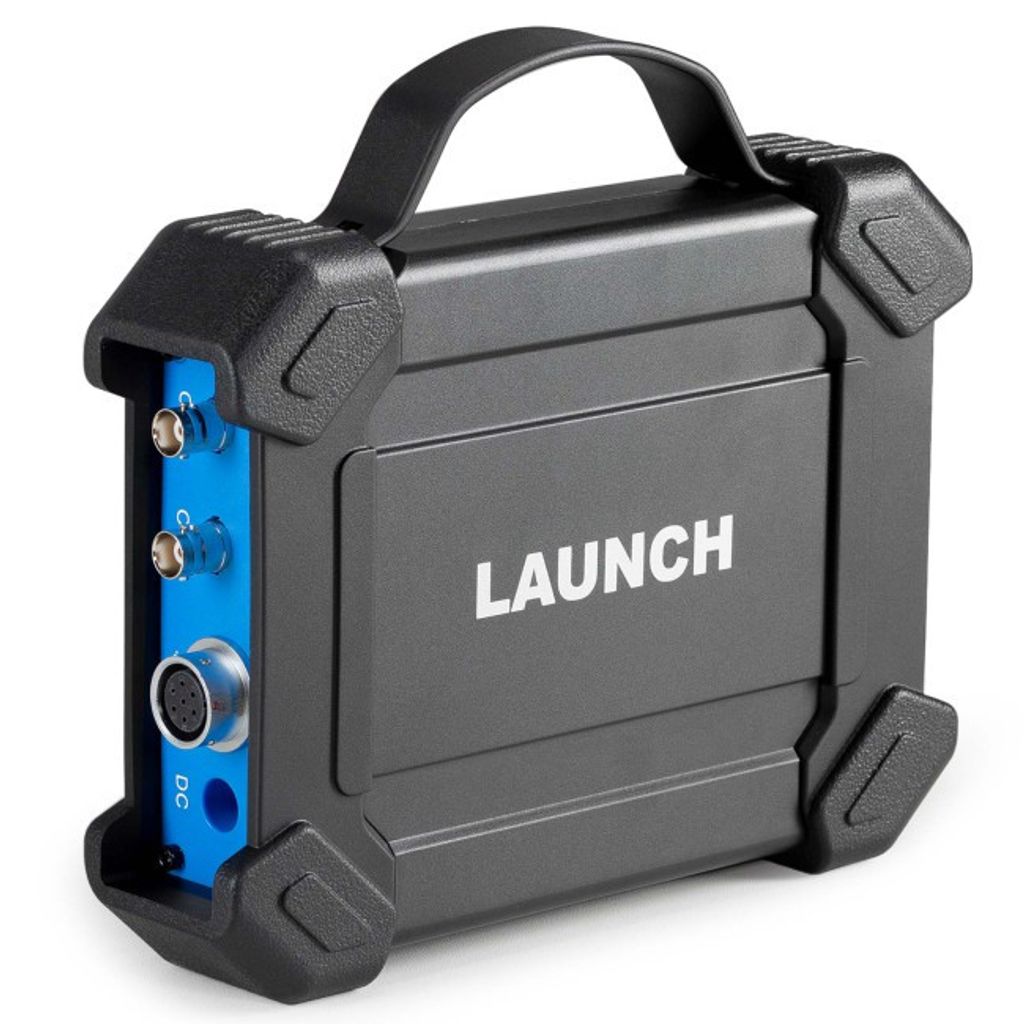

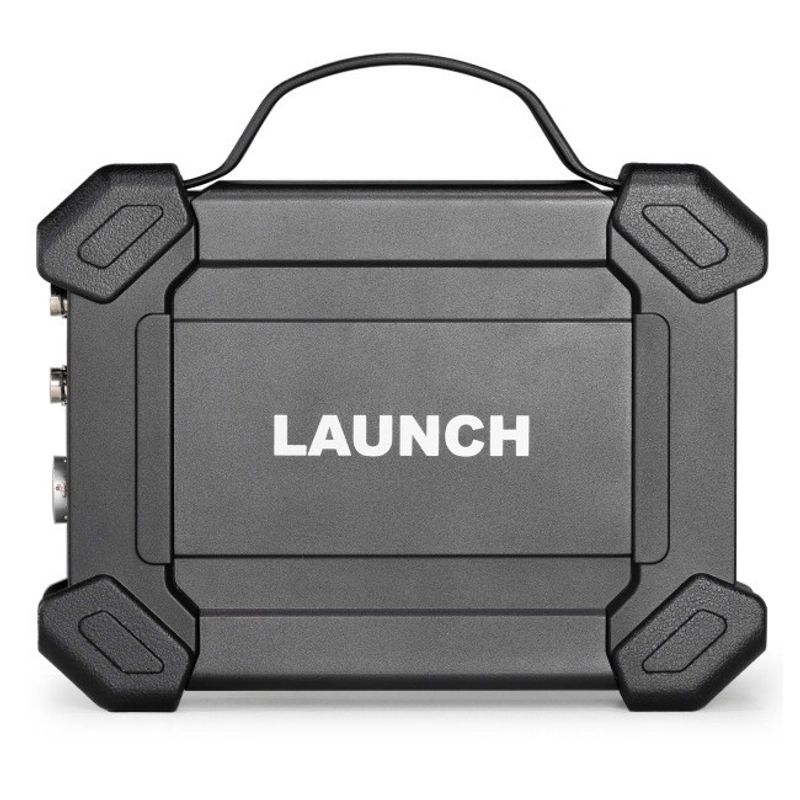

LAUNCH X-431 S2-2 Sensorbox – Sensor- och signalsimulator med multimeter

LAUNCH X-431 S2-2 Sensorbox – avancerad felsökning av sensorer och ECU

LAUNCH X-431 S2-2 Sensorbox är utvecklad för professionell diagnostik av fordonsgivare, elektriska signaler, ställdon och motorstyrsystem. Genom att simulera olika sensorsignaler kan teknikern kontrollera hur bilens ECU reagerar utan att först behöva byta ut misstänkta komponenter.

Verktyget kan bland annat simulera signaler från gasspjällsgivare, gaspedal, luftmassemätare, lambdasond, temperaturgivare, EGR-system, spridare samt kamaxel- och vevaxelgivare. Detta gör det enklare att avgöra om felet finns i sensorn, kablaget, ställdonet eller själva styrenheten.

S2-2 Sensorbox ansluts till ett kompatibelt diagnosverktyg från LAUNCH och styrs via diagnosverktygets användargränssnitt. Produkten är ett tillbehör och kan inte användas helt fristående.

Simulera sensorsignaler utan att byta delar

Genom att mata bilens styrenhet med en simulerad signal kan du kontrollera om ECU:n registrerar och reagerar korrekt. Tekniken minskar risken för onödiga komponentbyten och gör felsökningen både snabbare och mer träffsäker.

Sensorboxen kan simulera likspänning, frekvenssignaler, pulssignaler och flera typer av vågformer. Du kan även skapa egna signaler manuellt genom att rita eller konfigurera en anpassad vågform.

Exempel på sensorer och signaler som kan simuleras

• Gasspjälls- och gaspedalsgivare
• Luftmassemätare och luftflödesgivare
• Lambdasonder och syresensorer
• Temperaturgivare
• EGR-givare och EGR-ställdon
• Bränslespridare
• Kamaxelgivare
• Vevaxelgivare
• Induktiva givare och Hallgivare
• Magnetventiler och andra elektriska ställdon

Fem kraftfulla funktionsområden

Sensorsimulering

Simulera sensorns utgående spänning eller signalform för att kontrollera hur motorstyrenheten reagerar. Funktionen hjälper dig att bedöma om sensorn verkligen är defekt eller om problemet finns någon annanstans i systemet.

Test av ställdon

Sensorboxen kan generera PWM-signaler för att testa och driva kompatibla elektriska ställdon, exempelvis magnetventiler, tomgångsmotorer och EGR-ventiler.

Fördefinierade och manuellt ritade vågformer

Välj mellan flera förinställda vågformer eller skapa en egen anpassad signal. Bland de tillgängliga signaltyperna finns sinusvåg, fyrkantsvåg, triangulär våg, trapetsvåg och olika fasta spänningsnivåer.

Frekvens, amplitud, offset, fas och arbetscykel kan justeras för att efterlikna en specifik sensorsignal så exakt som möjligt.

Timing-signaler för kamaxel och vevaxel

Funktionen för timing-vågformer gör det möjligt att skapa och synkronisera signaler för kamaxel- och vevaxelgivare. Detta är användbart vid felsökning av startproblem, synkroniseringsfel och signalproblem i motorns tänd- och insprutningssystem.

Inbyggd digital multimeter

LAUNCH S2-2 Sensorbox fungerar även som en digital multimeter och kan användas för mätning av bland annat växelspänning, likspänning, resistans, kapacitans, frekvens och pulssignaler.

Fördelar med LAUNCH S2-2 Sensorbox

• Testar och simulerar de flesta typer av fordonssensorer
• Hjälper till att kontrollera om bilens ECU fungerar korrekt
• Minskar risken för onödiga och kostsamma komponentbyten
• Kan simulera både normala och särskilda driftsförhållanden
• Stöd för två synkroniserade signalkanaler
• Förinställda och manuellt skapade vågformer
• Test av ställdon med PWM-signal
• Timing-simulering för kamaxel- och vevaxelgivare
• Inbyggd digital multimeter
• Styrs direkt från kompatibelt LAUNCH-diagnosverktyg

Tekniska specifikationer

Multimeterns mätområden

• Likspänning: 0–700 V
• Växelspänning: 0–700 V
• Resistans: 0 Ω–40 MΩ
• Kapacitans: 0–100 µF
• Diodtest: 0–1,5 V
• Kontinuitetstest med ljudsignal vid låg resistans

Kompatibilitet

LAUNCH S2-2 Sensorbox är ett tillbehör som måste användas tillsammans med ett kompatibelt professionellt diagnosverktyg från LAUNCH. Kompatibiliteten kan variera beroende på diagnosverktygets version, region och installerad programvara.

Sensorboxen anges bland annat vara kompatibel med vissa versioner av:

• LAUNCH X-431 PAD VII
• LAUNCH X-431 PAD V
• LAUNCH X-431 PAD III V2.0
• LAUNCH X-431 Throttle
• LAUNCH X-431 Throttle III

Observera: Kontrollera alltid kompatibiliteten med ditt specifika LAUNCH-diagnosverktyg före beställning. Sensorboxen kan inte användas som ett helt fristående instrument.

Ett professionellt verktyg för avancerad fordonsdiagnostik

LAUNCH X-431 S2-2 Sensorbox är särskilt användbar för verkstäder, fordonselektriker och diagnostekniker som arbetar med komplexa elektriska fel. Möjligheten att simulera sensorer, generera egna vågformer, testa ställdon och utföra multimetermätningar gör verktyget till ett effektivt hjälpmedel vid avancerad felsökning.

Genom att kontrollera hela signalkedjan innan komponenter byts kan verkstaden spara både arbetstid och materialkostnader samtidigt som risken för feldiagnoser minskar.

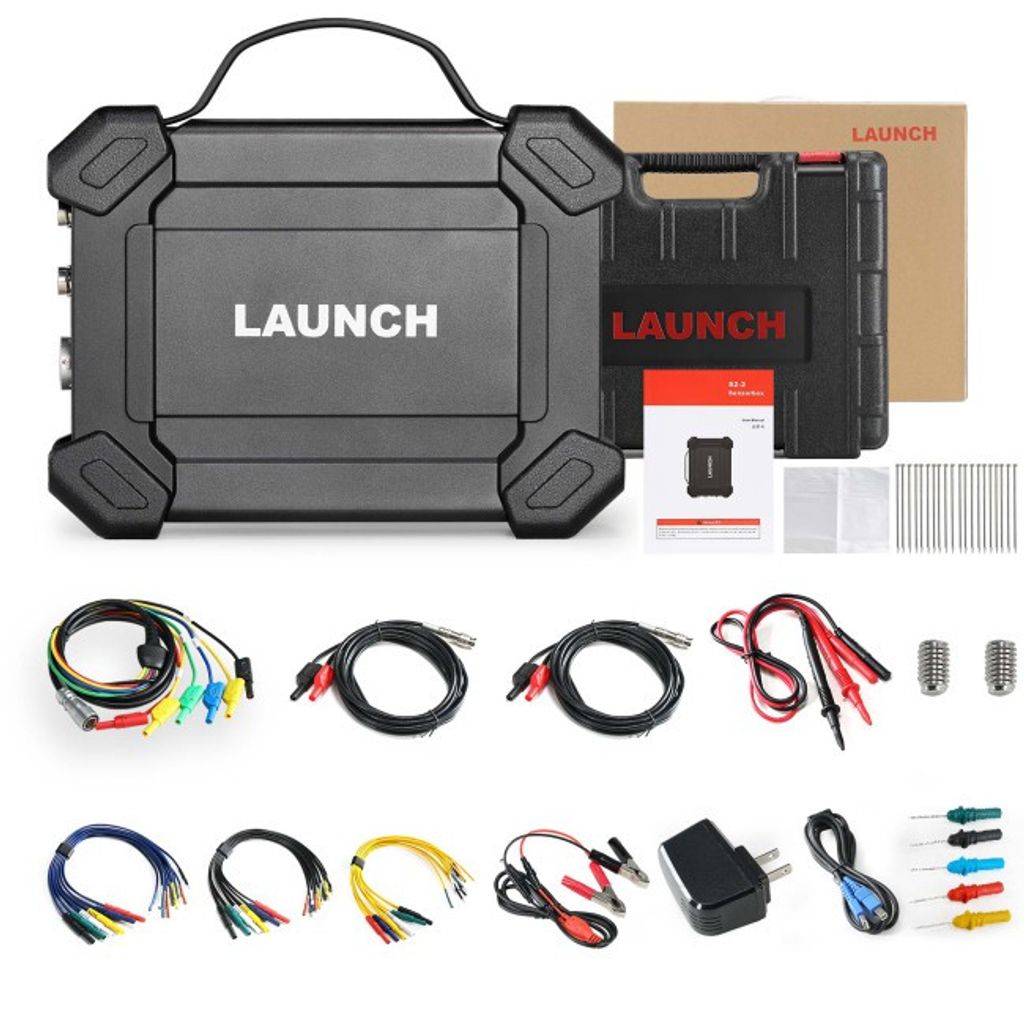

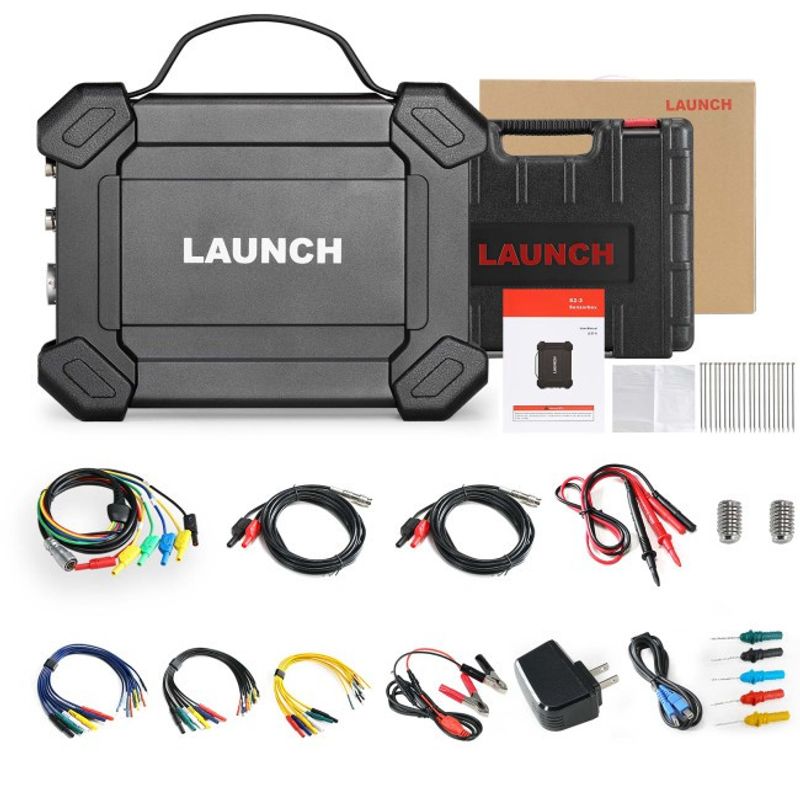

Förpackningen innehåller

• LAUNCH S2-2 sensormodul
• HT30-testkablar
• 7-polig adapterkabel
• Kabel med batteriklämmor
• USB-kabel
• Breakout-kablar
• Multimeterprober
• Färgkodade anslutningsprober
• Mätnålar
• Nätadapter
• Bruksanvisning
• Förvaringsväska eller transportlåda
