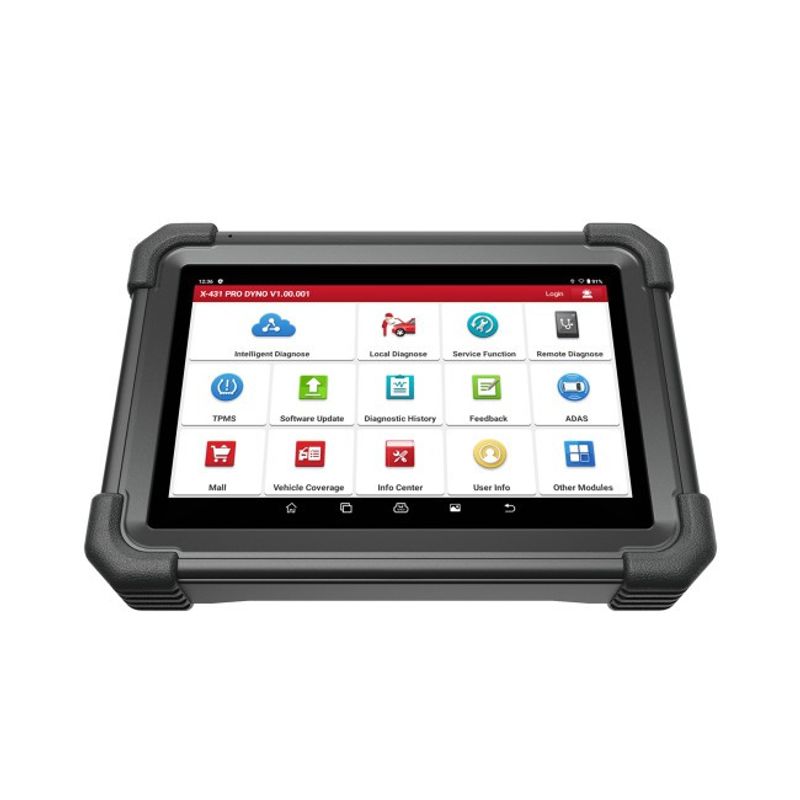

LAUNCH X431 PRO DYNO – Trådlöst diagnosverktyg med ECU-kodning, dubbelriktad styrning, CAN FD och DoIP

LAUNCH X431 PRO DYNO – professionell fordonsdiagnostik på OE-nivå

LAUNCH X431 PRO DYNO är ett avancerat och trådlöst diagnosverktyg utvecklat för professionella verkstäder, biltekniker och kunniga fordonsägare som behöver mer än en traditionell felkodsläsare. Enheten kan kommunicera med fordonets samtliga kompatibla styrenheter och ger tillgång till komplett systemdiagnostik, livedata, aktiva tester, serviceåterställningar och ECU-kodning.

Den kraftfulla Android-baserade surfplattan kombineras med den trådlösa DBScar VII-adaptern, vilket ger en smidig arbetsmiljö utan att användaren behöver vara bunden till fordonets diagnosuttag. Stöd för moderna kommunikationsprotokoll som CAN FD och DoIP gör enheten lämpad även för många nyare bilmodeller.

Komplett diagnos av bilens samtliga system

LAUNCH X431 PRO DYNO kan utföra diagnos på alla tillgängliga elektroniska styrsystem i kompatibla fordon. Verktyget identifierar styrenheterna automatiskt, läser och raderar felkoder samt visar livedata och information från bilens olika system.

Exempel på system som kan diagnostiseras

• Motorstyrning
• Automatisk och manuell växellåda
• ABS och antisladdsystem
• Airbag och SRS
• Elektrisk parkeringsbroms
• Styrvinkelgivare och servostyrning
• Komfort- och karossystem
• Klimatanläggning
• Startspärr och immobilizer
• TPMS-system
• Adaptiv farthållare och förarassistanssystem
• Batteri- och laddningssystem

Vid en automatisk systemsökning kan verktyget skapa en översikt över upptäckta styrenheter och visa vilka system som innehåller registrerade felkoder. Det gör felsökningen snabbare och minskar risken för att viktiga fel förbises.

Dubbelriktad diagnos och aktiva komponenttester

Den dubbelriktade funktionen, även kallad Active Test eller aktuatortest, gör det möjligt att skicka kommandon direkt från diagnosverktyget till bilens styrsystem. Teknikern kan därmed aktivera eller avaktivera en komponent utan att först demontera den.

Exempel på aktiva tester

• Aktivering av kylfläkt
• Test av bränslepump
• Styrning av elektriska fönster
• Test av centrallås och dörrlås
• Aktivering av signalhorn och belysning
• Test av speglar och sätesfunktioner
• Injektortest och cylindertest
• Aktivering av magnetventiler
• Test av kompressorer, pumpar och reläer

Aktiva tester hjälper användaren att skilja ett elektriskt fel från ett mekaniskt fel och kan därför förkorta felsökningstiden betydligt. Tillgängliga tester varierar beroende på bilmärke, modell, årsmodell och installerad styrenhet.

ECU-kodning, anpassningar och komponentmatchning

LAUNCH X431 PRO DYNO har stöd för avancerad ECU-kodning på kompatibla fordon. Funktionen kan användas vid byte av styrenheter och komponenter, för återställning av anpassningsvärden samt för aktivering eller anpassning av vissa fordonsfunktioner.

Exempel på kodningsfunktioner

• Onlinekodning på utvalda bilmärken
• Kodning av utbytta styrenheter
• Komponentmatchning
• Återställning av adaptionsvärden
• Personliga fordonsinställningar
• Aktivering och avaktivering av tillgängliga funktioner
• Kalibrering efter reparation eller komponentbyte

Omfattningen av ECU-kodningen är fordonsberoende. Alla bilmärken och modeller erbjuder inte samma kodnings- eller anpassningsmöjligheter.

Över 38 service- och återställningsfunktioner

Diagnosverktyget innehåller ett stort urval av servicefunktioner för vanligt förekommande underhåll, reparationer och återställningar. Exakt antal funktioner kan öka genom programuppdateringar och varierar mellan olika fordon.

Vanliga servicefunktioner

• Service- och oljelampsåterställning
• EPB – serviceläge för elektrisk parkeringsbroms
• ABS-luftning och aktivering av ABS-pump
• BMS – registrering och anpassning av nytt batteri
• DPF-regenerering och återställning
• Kalibrering av styrvinkelgivare
• Gasspjällsanpassning
• Injektorkodning
• Växellådsanpassning och återställning
• TPMS-återställning
• Grundläggande startspärr- och nyckelfunktioner
• AdBlue- och SCR-återställning
• EGR-anpassning
• Bränslepumpsaktivering
• Kalibrering av luftfjädring
• Återställning av krockdata på kompatibla system
• Kalibrering av elektriska fönster och taklucka
• Diagnos av högvoltsbatteri på kompatibla hybrid- och elfordon

Funktionernas tillgänglighet beror alltid på fordonets märke, modell, årsmodell, utrustning och styrsystem.

Stöd för CAN FD och DoIP

LAUNCH X431 PRO DYNO stöder både CAN FD och DoIP, två kommunikationsprotokoll som används i många moderna fordon. CAN FD förekommer bland annat på nyare modeller från General Motors och andra tillverkare, medan DoIP används för snabb diagnostisk kommunikation via Ethernet på ett växande antal europeiska och asiatiska fordon.

Protokollstödet innebär att verktyget kan kommunicera med fler moderna fordonsplattformar utan att en separat extern adapter behöver köpas för varje protokoll.

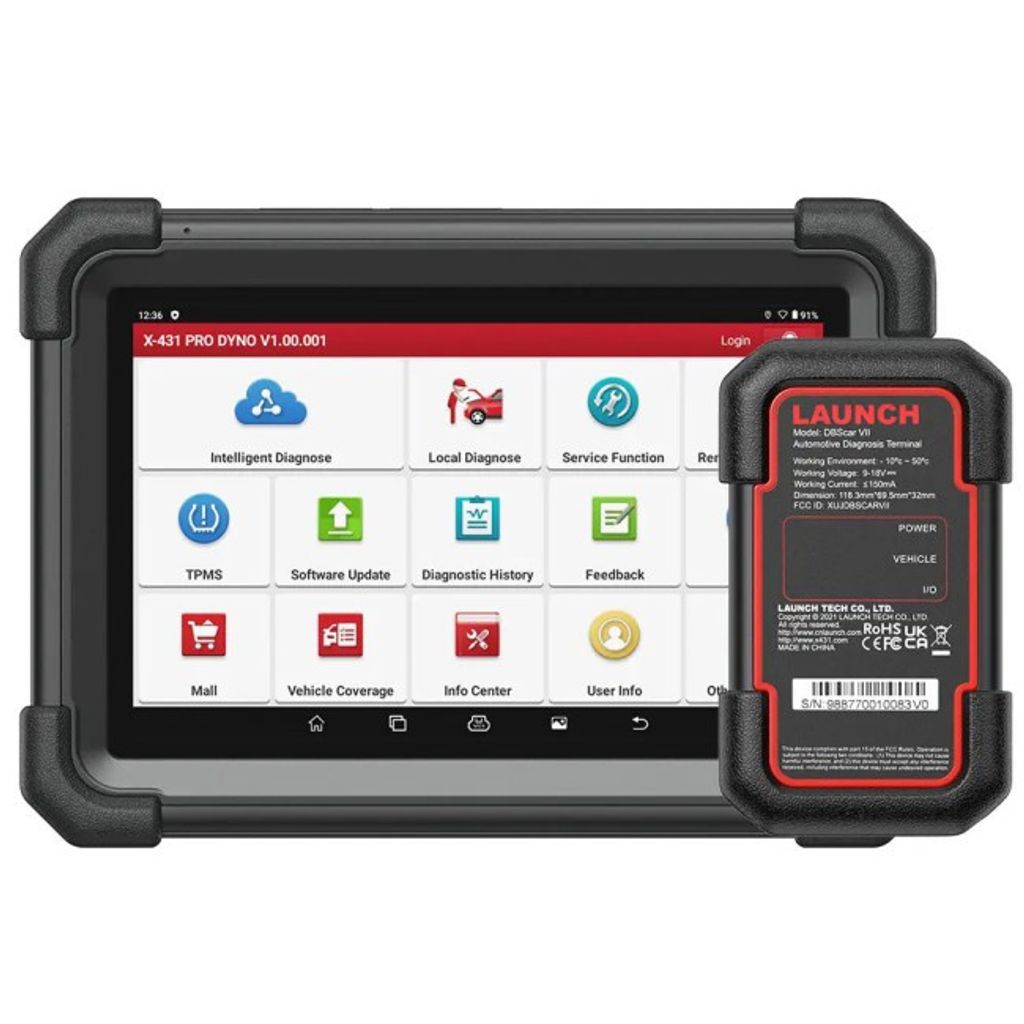

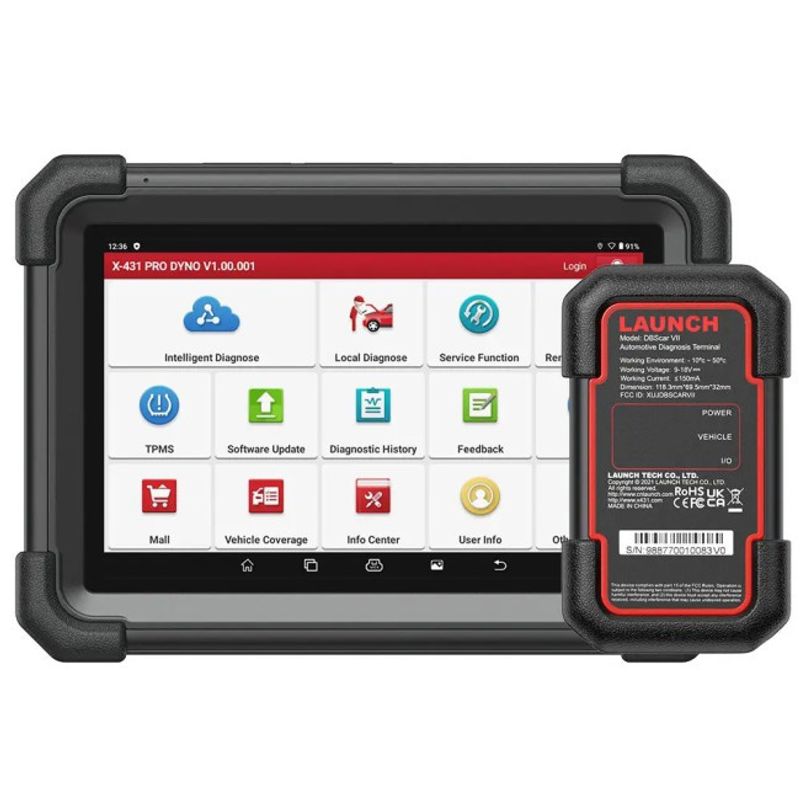

Trådlös DBScar VII-diagnosadapter

Den medföljande DBScar VII-adaptern ansluts till fordonets OBD-uttag och kommunicerar trådlöst med surfplattan. Det ger bättre rörelsefrihet vid felsökning och gör det möjligt att följa livedata eller utföra tester från olika delar av fordonet.

Adaptern har dessutom stöd för kabelansluten kommunikation via USB när en stabil fysisk anslutning föredras.

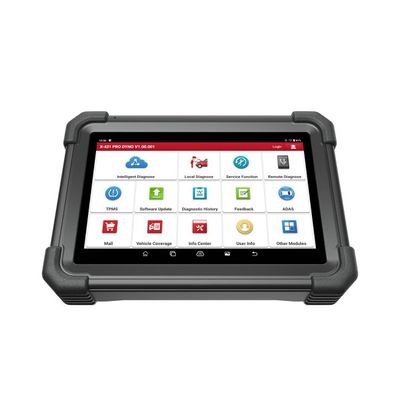

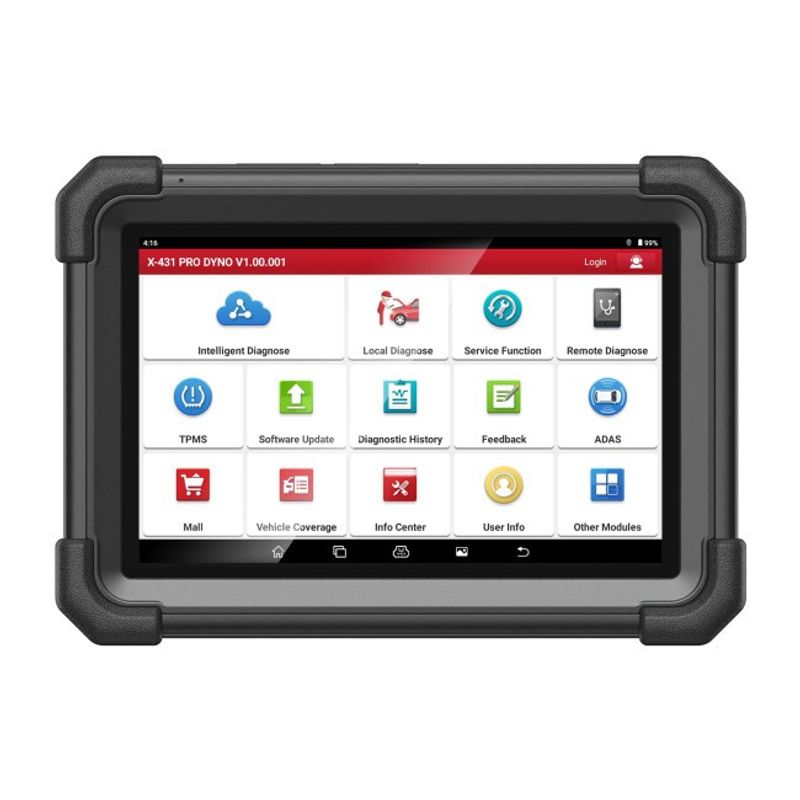

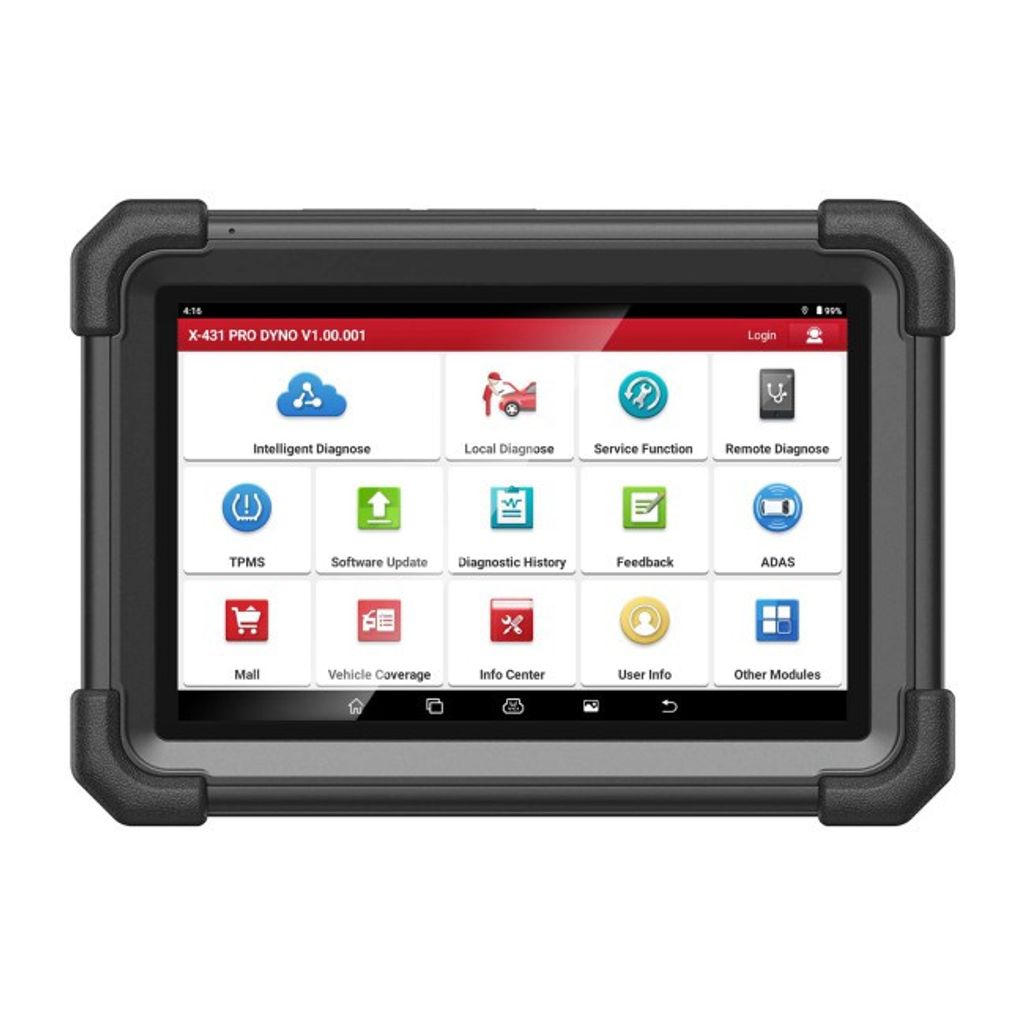

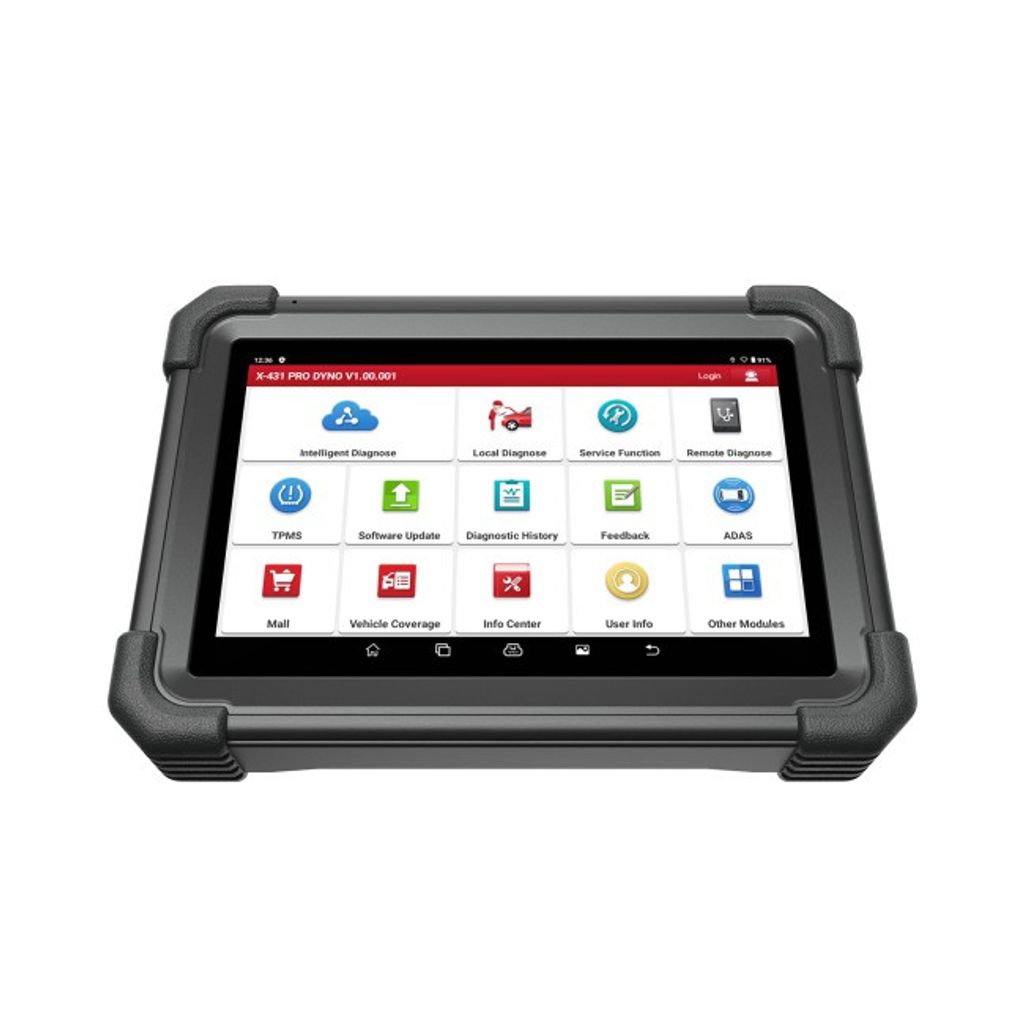

Snabb hårdvara och tydlig 8-tumsskärm

LAUNCH X431 PRO DYNO är utrustad med en 8-tums pekskärm med upplösningen 1280 × 800 pixlar. Android 10, en fyrkärnig processor på 2,0 GHz samt 4 GB arbetsminne ger snabb navigering mellan diagnosfunktioner, livedata och fordonsrapporter.

Hårdvaruspecifikationer

• 8-tums pekskärm
• Upplösning: 1280 × 800 pixlar
• Operativsystem: Android 10
• Processor: fyrkärnig 2,0 GHz
• Arbetsminne: 4 GB RAM
• Lagringsutrymme: 64 GB
• Batterikapacitet: 6300 mAh
• Dual-band Wi-Fi: 2,4 GHz och 5 GHz

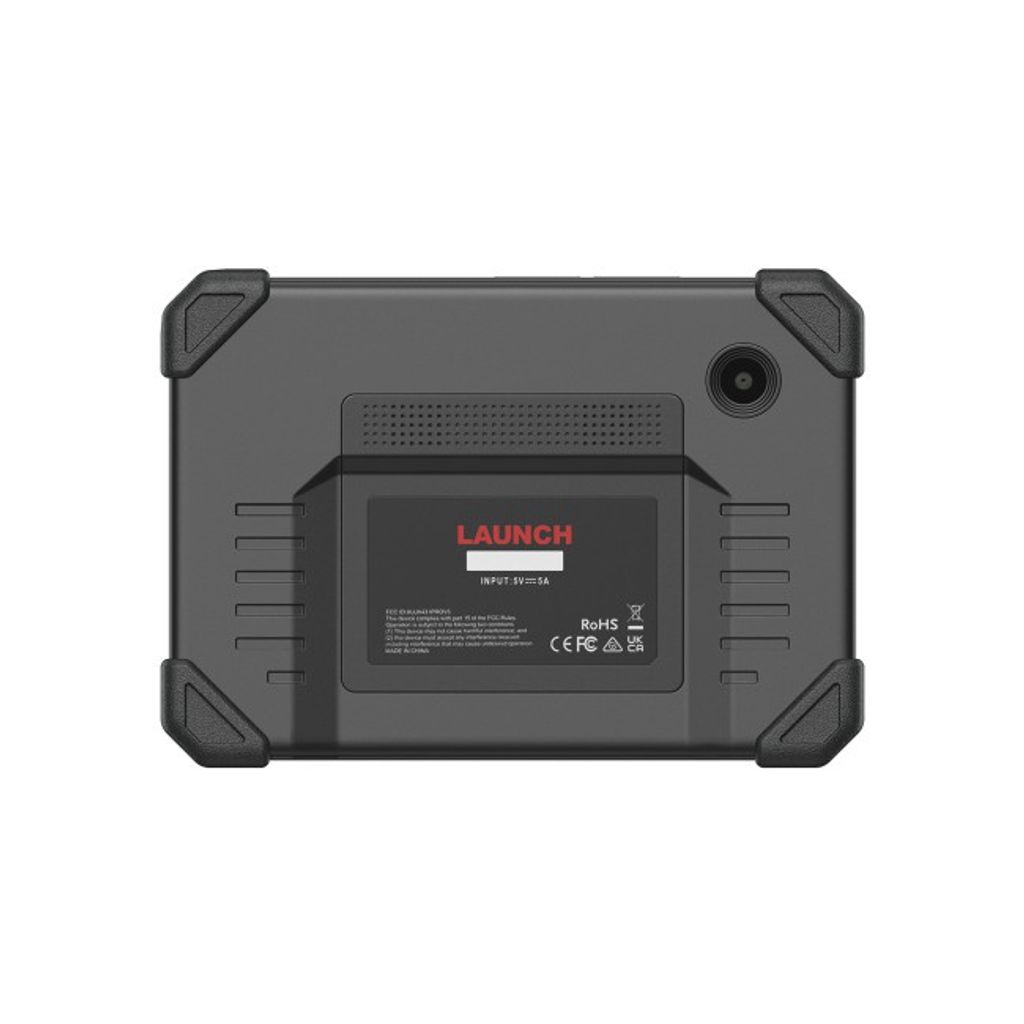

• Bakre kamera: 8 MP
• Trådlös och kabelansluten fordonskommunikation

Det inbyggda batteriet på 6300 mAh är anpassat för längre arbetspass och den stora lagringskapaciteten ger plats för fordonsprogram, diagnosrapporter och sparad information.

AutoVIN och automatisk fordonsidentifiering

AutoVIN-funktionen kan automatiskt läsa fordonets chassinummer på kompatibla modeller. Verktyget identifierar därefter bilmärke, modell och årsmodell för att snabbt öppna rätt diagnosprogram.

Automatisk identifiering minskar risken för att fel fordonsmodell väljs och sparar tid vid arbete med flera olika bilar under samma arbetsdag.

Bred fordonskompatibilitet

LAUNCH X431 PRO DYNO stöder ett stort antal europeiska, asiatiska och amerikanska bilmärken. Enheten anges ha stöd för över 150 bilmärken och omkring 200 000 fordonsmodeller, men den exakta täckningen varierar mellan olika diagnos-, service- och kodningsfunktioner.

Verktyget kan bland annat användas på kompatibla modeller från Volkswagen, Audi, Škoda, SEAT, BMW, MINI, Mercedes-Benz, Volvo, Saab, Opel, Ford, Peugeot, Citroën, Renault, Dacia, Fiat, Alfa Romeo, Toyota, Lexus, Nissan, Honda, Mazda, Mitsubishi, Hyundai, Kia, Chevrolet, Chrysler och Jeep.

FCA AutoAuth och moderna säkerhetsgateways

På kompatibla FCA-fordon kan LAUNCH X431 PRO DYNO användas tillsammans med AutoAuth för att få auktoriserad tillgång genom fordonets Security Gateway. Detta kan krävas för att radera felkoder, utföra aktiva tester och genomföra servicefunktioner på nyare modeller från exempelvis Fiat, Alfa Romeo, Chrysler, Dodge och Jeep.

Ett separat AutoAuth-konto och eventuella abonnemangsavgifter kan krävas.

Utbyggbart med flera tillbehör

Diagnossystemet kan byggas ut med kompatibla LAUNCH-tillbehör för att skapa en mer komplett lösning för verkstaden.

Exempel på kompatibla tillbehör

• LAUNCH X-PROG3 för nyckel- och immobilizerarbete
• LAUNCH BST360 för batteritestning
• LAUNCH videoskop
• LAUNCH TPMS-utrustning
• LAUNCH ADAS-utrustning för kalibrering av förarassistanssystem

Tillbehör säljs normalt separat och kompatibiliteten bör kontrolleras före beställning.

Två års kostnadsfria programuppdateringar

LAUNCH X431 PRO DYNO levereras med två års kostnadsfria programuppdateringar. Under uppdateringsperioden kan nya fordonsmodeller, funktioner och förbättringar läggas till via Wi-Fi.

När den kostnadsfria perioden löper ut kan enheten normalt fortsätta användas med den senast installerade programversionen. Ett nytt uppdateringsabonnemang krävs för att få tillgång till senare program och ny fordonsinformation.

Vem passar LAUNCH X431 PRO DYNO för?

• Professionella bilverkstäder
• Mobila biltekniker
• Bilhandlare och fordonskontroller
• Företag med egna servicefordon
• Avancerade hemmafixare
• Användare som behöver aktiva tester och ECU-kodning

Viktigt om fordonskompatibilitet

Diagnosfunktioner, ECU-kodning, aktiva tester, serviceåterställningar och tillbehörsstöd varierar beroende på bilmärke, modell, årsmodell, motor, utrustningsnivå och installerade styrenheter. Kontrollera därför alltid den specifika fordonskompatibiliteten före köp när en viss funktion är avgörande.
